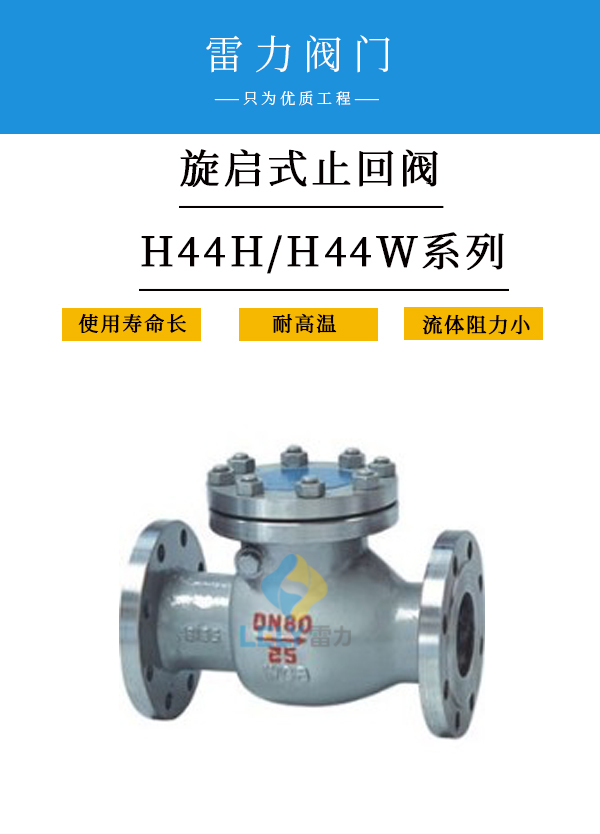

旋启式止回阀H44H/H44W型

产品分类: 湿电除尘阀门系列
H44H/H44W型旋启式止回阀 是我们雷力阀门止回阀系列之一, 旋启式止回阀 指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。

订购热线:0512-50339210
      型旋启式止回阀H44H/H44W是我们雷力阀门止回阀系列之一,旋启式止回阀指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。

      止回阀属于一种自动阀门,其主要作用是防止介质倒流,防止泵及驱动电动机反转,以及容器介质的泄放等。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构形式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。

                                                       产品名称:旋启式止回阀
                                                       品牌:雷力
                                                       连接形式:法兰式
                                                       公称通径:DN40~DN600
                                                       公称压力:PN16/PN25/PN40
                                                       试验压力:壳体试验:公称压力×1.5倍

    密封试验:公称压力×1.1倍

    低压密封试验:0.1MPa
                                                       外表喷涂:不锈钢本体,铸钢表面喷漆
                                                       适用温度:≤550℃
                                                       适用介质:水、蒸汽、醋酸、硝酸等腐蚀性介质、强氧化性介质


    雷 力提供一站式流体控制解决方案
    致力于工业自动化

    3大问题一次性解决





    为 什 么 选 择 雷 力?

    因为我们在各方面轻松解决



    产品 特 点:

         1、 法兰旋启式止回阀密封副匹配先进合理,阀瓣、阀座密封面采用铁基合金,或司太立(Stellite)钴基硬质合金堆焊而成。

      2、耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

      3、 流道通畅,流体阻力小,阀瓣关闭迅速,水锤压力小。

      4、水平或垂直管道均可使用,安装方便。



    零部件材质


    零件名称 可选材料
    阀体 不锈钢(CF8/CF8M/CF3M)、铸钢(WCB)
    压圈 不锈钢(CF8/CF8M/CF3M)、铸钢(WCB)
    阀瓣 CF8(P)、CF8M(R)CF3M(RL)、铸钢(C)
    阀座 不锈钢本体(W)乙丙橡胶(EPDM)、丁腈橡胶(NBR)

    外形尺寸


      H44H-16C、H44W-16P、H44W-16R、H44W-16RL尺寸表如下:

    规格 英寸 L D D1 D2 b-f n-Φd H
    mm in
    DN40 1.5" 200 145 110 85 16-3 4-18 115
    DN50 2" 230 160 125 100 16-3 4-18 135
    DN65 2.5" 290 180 145 120 18-3 4-18 140
    DN80 3" 310 195 160 135 20-3 8-18 145
    DN100 4" 350 215 180 155 20-3 8-18 165
    DN125 5" 400 245 210 185 22-3 8-23 250
    DN150 6" 480 280 240 210 24-3 8-23 295
    DN200 8" 550 335 295 265 26-3 12-23 315
    DN250 10" 650 405 355 320 30-3 12-25 430
    DN300 12" 750 460 410 375 30-4 12-25 480
    DN350 14" 850 520 470 435 34-4 16-25 500
    DN400 16" 950 580 525 485 36-4 16-30 520
    DN450 18" 1050 640 585 545 40-4 20-30 580
    DN500 20" 1150 705 650 608 44-4 20-34 630
    DN600 24" 1350 840 770 718 48-5 20-41 780

         H44H-25C、H44W-25P、H44W-25R、H44W-25RL尺寸表如下:

    规格 英寸 L D D1 D2 b-f n-Φd H
    mm in
    DN40 1.5" 200 145 110 85 18-3 4-18 115
    DN50 2" 230 160 125 100 20-3 4-18 135
    DN65 2.5" 290 180 145 120 22-3 4-18 140
    DN80 3" 310 195 160 135 22-3 8-18 145
    DN100 4" 350 230 190 160 24-3 8-23 165
    DN125 5" 400 270 220 188 28-3 8-25 250
    DN150 6" 480 300 250 218 30-3 8-25 295
    DN200 8" 550 360 310 278 34-3 12-25 315
    DN250 10" 650 425 370 332 36-3 12-30 430
    DN300 12" 750 485 430 390 40-4 16-30 480
    DN350 14" 850 550 490 448 44-4 16-34 500
    DN400 16" 950 610 550 505 48-4 16-34 520
    DN450 18" 1050 660 600 555 50-4 20-34 580
    DN500 20" 1150 730 660 610 52-4 20-41 630
    DN600 24" 1350 840 770 718 56-5 20-41 780

         H44H-40C、H44W-40P、H44W-40R、H44W-40RL尺寸表如下:

    规格 英寸 L D D1 D2 D6 b n-Φd H
    mm in
    DN40 1.5" 200 145 110 85 76 18-3   4-18  115
    DN50 2" 230 160 125 100 88 20-3  4-18 135
    DN65 2.5" 290 180 145 120 110 22-3  4-18 140
    DN80 3" 310 195 160 135 121 22-3 8-18 145
    DN100 4" 350 230 190 160 150 24-3 8-23 165
    DN125 5" 400 270 220 188 176 28-3 8-25 250
    DN150 6" 480 300 250 218 204 30-3 8-25 295
    DN200 8" 550 375 320 282 260 38-3 12-30 315
    DN250 10" 650 445 385 345 313 42-3 12-34 430
    DN300 12" 750 510 450 408 364 46-4 16-34 480
    DN350 14" 850 570 510 465 422 52-4 16-34 500
    DN400 16" 950 655 585 535 474 58-4 16-41 520
    DN450 18" 1050 680 610 560 524 60-4 20-41 580
    DN500 20" 1150 755 670 612 576 62-4 20-48 630
    DN600 24" 1350 890 795 730 678 62-5 20-54 780

         H44H-64C、H44W-64P、H44W-64R、H44W-64RL尺寸表如下:

    规格 英寸 L D D1 D2 b n-Φd H
    mm in
    DN50 2" 300 175 135 105 26-3 4-23 177
    DN65 2.5" 340 200 160 130 28-3 8-23 197
    DN80 3" 380 210 170 140 30-3 8-23 212
    DN100 4" 430 250 200 168 32-3 8-25 248
    DN125 5" 500 295 240 202 36-3 8-30 296
    DN150 6" 550 340 280 240 38-3 8-34 330
    DN200 8" 650 405 345 300 44-3 12-34 385
    DN250 10" 775 470 400 352 48-3 12-41 445
    DN300 12" 900 530 460 412 54-4 16-41 474






    订货须知

      1、阀门的工作条件有下列情况之一时,用户应在订货前提出:

      (1)、环境温度、温度、海拔与上列条件不符;

      (2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;

      (3)、受霉菌或微生物侵害;

      (4)、装设在有火灾或爆炸危险的场所;

      (5)、遭受剧烈的振动、冲击或颠簸;

      (6)、其他的非正常使用条件。

      2、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。

    执行标准


           法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
           结构长度:GB/T12221-1989
           压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范
