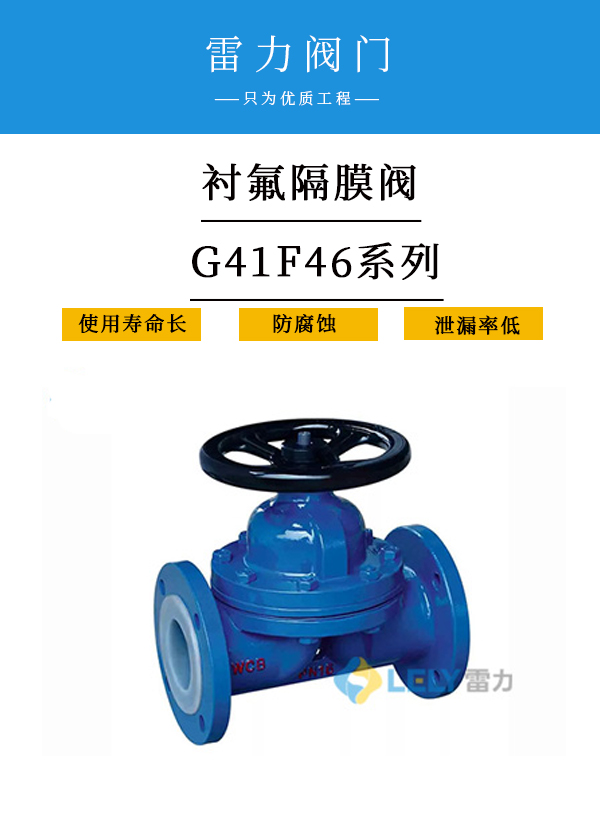

衬氟隔膜阀G41F46/PO型
产品分类： 手动湿电除尘阀门系列
雷力阀门的衬氟隔膜阀，型号是G41F46/PO，PO衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。衬氟隔膜阀 G41F46/PO 的启闭件是一块用软质材料制成的隔膜，把...
订购热线：0512-50339210
雷力阀门的衬氟隔膜阀，型号是G41F46/PO，衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。衬氟隔膜阀G41F46/PO的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀，适用于湿电系统中有粘稠性质的介质（如碱液）。
G41F46/PO衬氟隔膜阀按照驱动方式可分为：手动、电动、气动。
产品名称：衬氟隔膜阀
品牌：雷力
连接形式：法兰式
公称通径：DN15～DN300
公称压力：PN16/PN25/PN40
试验压力：GB/T13927-1992;JB/T9092-1999主要性能规范
外表喷涂：铸钢材质环氧树脂涂层，不锈钢本体
适用温度：硬密封≤350℃，软密封≤120℃
适用介质：水、蒸汽、食品、醋酸、硝酸等腐蚀性介质、强氧化性介质
雷 力提供一站式流体控制解决方案
致力于工业自动化
致力于工业自动化
3大问题一次性解决
为 什 么 选 择 雷 力？
因为我们在各方面轻松解决
因为我们在各方面轻松解决
产品 特 点:
1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免;
2.利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质;
3.流线型的流道，使得压力损失小；
4.阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀;
5.隔膜可更换，维护费用纸。
5.隔膜可更换，维护费用纸。
| 基本型号 | |||
| 手动 | G41F4(堰式) | 电动 | G45F46 （直流式） |
| G41F46（堰式） | G9B41F4（防爆式） | ||
| G45F4 （直流式 ） | G9B41F46（防爆式） | ||
| 气动 | G641G4 （往复式） | G6B45F４６（常闭式） | |
| G641F46 （往复式） | G945F4（普通式） | ||
| G6B45F4 （常闭式） | G945F46（普通式） | ||
零部件材质
| 零件名称 | 精铸球墨铸铁 | 碳钢 | 不锈钢 | |||
| QT | C | P | R | PL | RL | |
| 阀体、阀盖、阀瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 阀杆 | 2Cr13 | 2Cr13 | CF8 | CF8M | CF3 | CF3M |
| 衬里层 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯) | |||||
| 隔膜 | ZcuA110Fe3 | |||||
| 阀杆螺母 | FEP(F46)、CR（氯丁橡胶）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡胶) | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手轮 | A3 | |||||

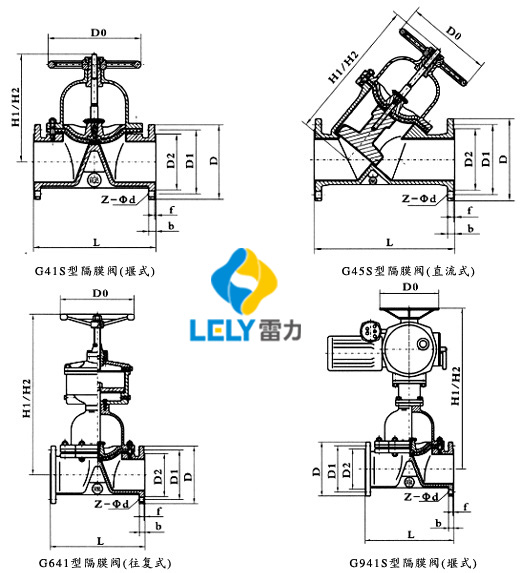

结构简图
外形尺寸
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN | NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | 重量(kg) |
| (mm) | (inch) | PNO.6Mpa/PNl.OMPa | ||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 115 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 120 | 135 | 5.5 |
| 32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 120 | 125 | 150 | 8 |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 135 | 175 | 11 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 140 | 155 | 195 | 14 |
| 65 | 2/21 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 200 | 170 | 200 | 23 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 320 | 335 | 405 | 70 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 320 | 370 | 450 | 95 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 500 | 545 | 620 | 270 |
| 300 | 12 | 790 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 500 | 585 | 680 | 320 |
| PN1.6MPa | ||||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 110 | 115 | 4 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 120 | 130 | 5 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 125 | 140 | 6 |
| 32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 130 | 155 | 9 |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 180 | 12 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 160 | 200 | 15 |
| 65 | 2/21 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 200 | 175 | 205 | 24 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 200 | 205 | 260 | 30 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 280 | 275 | 330 | 48 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 320 | 340 | 410 | 75 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 375 | 460 | 105 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 400 | 485 | 605 | 182 |
| 250 | 10 | 680 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 500 | 550 | 625 | 295 |
| 300 | 12 | 790 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 500 | 590 | 685 | 345 |
订货须知
1、阀门的工作条件有下列情况之一时，用户应在订货前提出:
(1)、环境温度、温度、海拔与上列条件不符;
(2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;
(3)、受霉菌或微生物侵害;
(4)、装设在有火灾或爆炸危险的场所;
(5)、遭受剧烈的振动、冲击或颠簸;
(6)、其他的非正常使用条件。
2、订货时应说明您的安装，操作使用要求，以便选择恰当的电动装置，配置需要的机构及辅助设备。
执行标准
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范
