ZJHP气动单座调节阀

产品分类：气动脱硫阀门系列

ZJHP精巧型气动薄膜单座调节阀（ZJHP气动单座调节阀），由单座阀体与气动执行机构组成。精小型单座阀体结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小

订购热线：0512-50339210

产品详情

　　ZJHP精巧型气动薄膜单座调节阀（ZJHP气动单座调节阀），由单座阀体与气动执行机构组成。精小型单座阀体结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性多次、拆装方便。压笼便拆式结构设计，解决了传统拧入式阀座，现场维修困难，维护成本高等问题。适用于泄漏量要求严格、阀前后压差低殛有一定粘度和含少量纤维介质的场合。

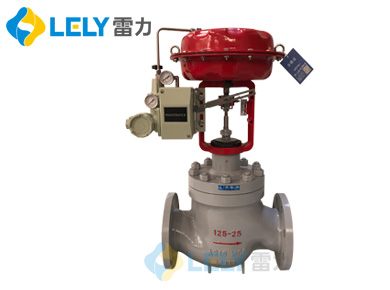

气动单座调节阀

型号参数

ZJHP气动单座调节阀阀体
形式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、792-94等
材料	铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

型号说明

-Z	-JHP	-GT	-C1	-100	-16
>1.调节阀系列	>2.结构形式	>3.控制机构	>4.链接方式	>5.公称通径	>6.公称压力
-HT200	-F	-W1	-J1	-X1	-L1	-S1
>7.阀体材质	>8.填料材质	>9.介质温度	>10.阀盖类型	>11.附件选项	>12.流量特性	>13.三通类型

1代号		2代号	结构形式	5代号	公称通径
Z	调节阀系列		气动调节阀系列	10	10mm
		JHP	气动薄膜单座调节阀	15	15mm
3代号	控制机构	JHM	气动薄膜套筒调节阀	20	20mm
	气动执行器	MA/BY	气筒薄膜小流量调节阀	25	25mm
GT	气动角行程	MA/BS	气动薄膜角形调节阀	32	32mm
ZHA	气动直行程-气开	MA/BS-220/330	气动薄膜角形高压调节阀	40	40mm
ZHB	气动直行程-气闭	JHPF-16W	气动薄膜衬氟单座调节阀	50	50mm
	电动执行器	MQP、M、Q	气动薄膜切断阀
PS	PS系列	SQP、M、Q	气动活塞切断阀
3810	3810系列	SQP	气动快速切断阀	6代号	公称压力
VA3000	VA3000系列		电动调节阀系列	10	PN10bar
ZAZ	ZAZ系列	DLP	电子式电动单座调节阀	16	PN16bar
DZK	DZK系列	DLM	电子式电动套筒调节阀	25	PN25bar
DTR	DTR系列	DLN	电子式电动双座调节阀	40	PN40bar
SND	多回转电动装置	DLQ、X	电子式电动三通调节阀	64	PN64bar
......	......	DLJP	精小型电子式电动单座调节阀		美标
电动执行器默认情况下为3810系列		DLY	电子式电动小流量调节阀	150	150Class
		DLS	电子式电动角形调节阀	300	300Class
4代号	连接方式	ATP	精小型电动单座调节阀	400	400Class
C1	内螺纹	ZWPE	自力式电控温度调节阀	其他特殊压力可根据客户要求设计制作
C2	法兰
C3	焊接
C4	对夹
......	......	8代号	填料材质	9代号	介质温度
		F	聚四氟乙烯PTFE	W1	-17~230℃
7代号	阀体材质	PPL	对位聚苯PPL	W2	230~450℃
HT200	铸铁	C2	柔性石墨	W3	-60~196℃
C	铸钢	B	不锈钢波纹管	W4	-40~350℃
P4	不锈钢304	......	......	......	......
P6	不锈钢316
P6L	不锈钢316L

外形尺寸

ZJHP气动单座调节阀外形尺寸及重量单位：mm
公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
D1	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	335	390	430	465	502	585	660	770
D2	PN64	355	355	390	430	465	520	585	600	770	770	890
h		15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
n-d	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量	（kg）	40	48	52	60	68	90	105	143	210	282	315
