高温烟阀_原烟气通风对夹式蝶阀D371W-10C|高温阀门

高温烟阀_原烟气通风对夹式蝶阀D371W-10C|高温阀门

产品分类: 手动脱硫阀门系列
D371W高温烟阀在脱硫系统中得到广泛应用,可用于原烟气进出口,氧化风机出口等含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。...

订购热线:0512-50339210
      原烟气通风蝶阀D371W-10C是雷力通风蝶阀系列之一。采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,可选用碳钢、304不锈钢、2520耐热钢等。驱动方式分为手动、电动、气动三种。公称压力0.6-1.0MPa,泄漏率≤0.5-3%(严格按照国家标准执行)。泄漏率的控制可以根据客户定制,采用普通型、后座式、密闭式三种结构。该阀门在脱硫系统中得到广泛应用,可用于原烟气进出口,氧化风机出口等含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

    特结构设计

    1、设计新颖、合理、结构 特,重量轻,启闭迅速。

    2、操作力矩小,操作方便,省力灵活。

    3、采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质。

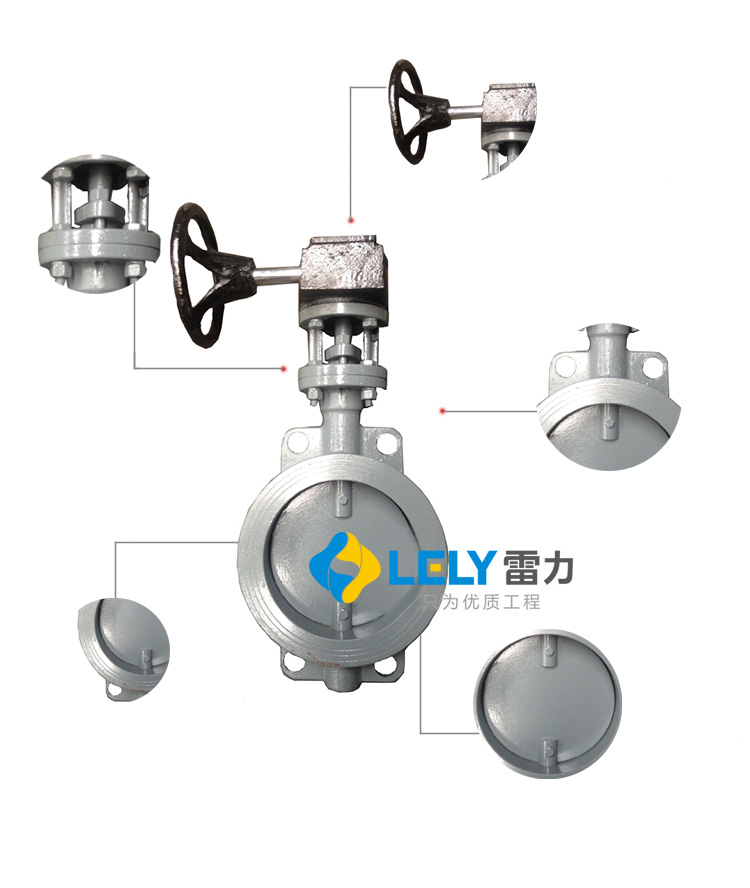

    产品细节展示

    高温烟阀_原烟气通风对夹式蝶阀D371W-10C|高温阀门

    适用介质


    适用温度 适用介质
    碳钢≤350℃ 高温烟气、原烟气、净烟气
    310SS≤1000℃


    主要零件材料


    公称通径DN(mm) 50-1200
    公称压力PN(MPa) 0.05 0.25 0.6
    公称压力 强度试验 0.075 0.375 0.9
    (MPa) 密封试验 ≤15%
    材料材料代号 C P R
    主要零件 阀体 WCB 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    蝶板 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    密封圈 与阀体相同
    填料 氟塑料、柔性石墨
    适用工况 适用介质 煤气、含尘气体、烟道气等
    适用温度 -29℃~425℃ -40℃~200℃
    执行器 型号 GT或AW系列
    气源压力 0.3-0.7MPa
    执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
    GBT/12238 GB12221 GB9115 GB9131 GB13927

    规格尺寸


    规格 尺寸 (am) 重量 (kg)
    mm inch A B C D L H D1 N-Φ K E N1-Φ1 Φ 2 G n2-M
    50 2 161 80 42 52.9 32 84.84 120 4-23 77 57.15 4-6.7 12.6 118 - 2.5
    65 25 175 89 44.7 64.5 32 96.2 1362 4-26 77 57.15 4-6.7 12.6 137 - 3.2
    80 3 181 95 45.2 78.8 32 61.23 160 8-18 77 57.15 4-6.7 12.6 143 - 3.6
    100 4 200 114 52.1 10.4 32 70.8 185 4-24 92 69.85 4-10.3 15.77 156 - 4.9
    125 5 213 127 54.4 123.3 32 82.28 215 4-23 92 69.85 4-10.3 18.92 190 - 7
    150 6 226 139 55.8 155.6 32 91.08 238 4-25 92 69.85 4-10.3 18.92 212 - 7.8
    200 8 260 175 60.6 202.5 45 112.89 295 4-25 115 88.9 4-14.3 22.1 268 - 13.2
    76.35 4-23
    250 10 292 203 65.6 250.5 45 92.4 357 4-29 115 88.9 4-14.3 28.45 325 - 19.2
    300 12 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.6 403 - 32.5
    350 14 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.6 436 - 41.3
    400 16 400 309 86.5 389.6 512 100.47 515 4-26 197 158.75 4-20.6 33.15 488 - 61
    72 102.42 525 4-30
    450 18 422 328 105.6 440.51 512  88.39 565 4-26 197 158.75 4-20.6 38 539 - 79
    72 91.51 585 4-30
    500 20 480 361 131.8 491.5 642 96.99 620  4-26 197 158.75 4-20.6 41.15 593 - 128
    82 101.68 650 4-33
    600 24 562 459 152 592.5 702 113.42 725 4-30 276 215.9 4-22.2 50.65 816 - 188
    82 120.46 770 4-36
    700 28 624 520 163 695 6682 109.65 840 4-30 300 254 8-18 55 6335 895 4-M33 284
    4-36
    800 32 672 591 188 794.7 66 82 124 950 4-33 300 254 8-18 55 63.35 1015   368
    4-39
    900 36 720 656 203 864.7 118 117.57 1050 24-33 300 254 8-18 75 1115 4-M30 713
    1000 40 800 721 216 965 142 129.89 1160 24-36 300 254 8-18 85 1230 4-M33 864

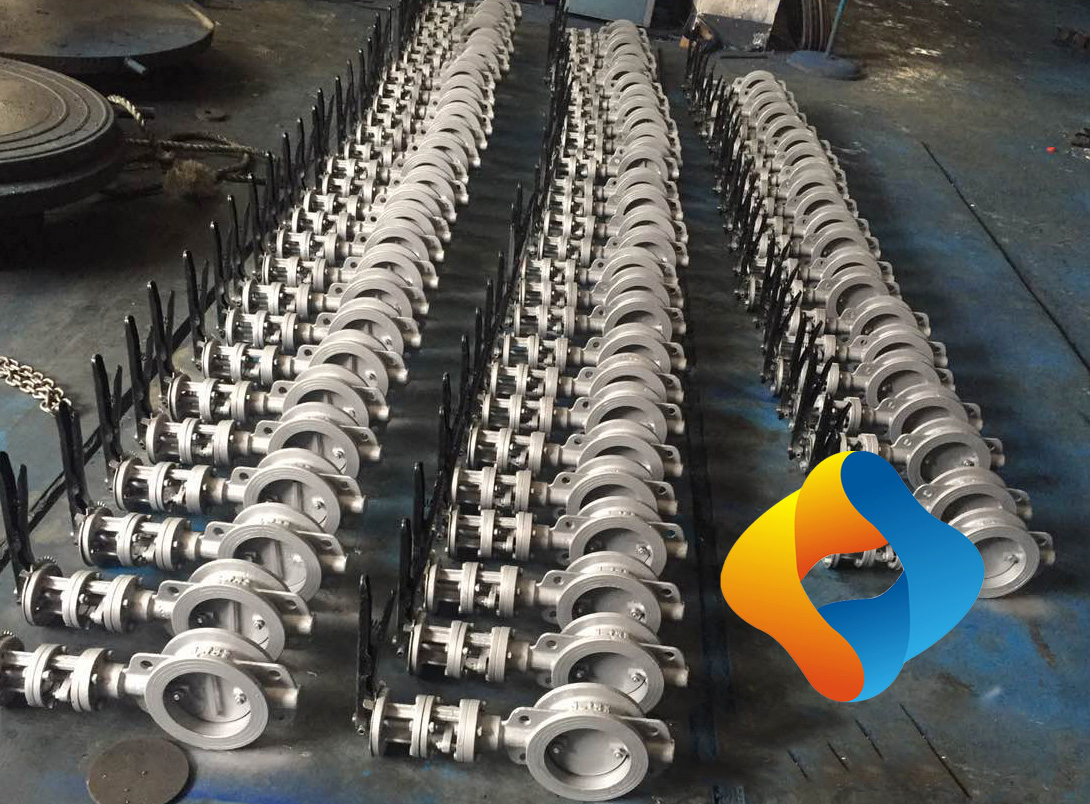

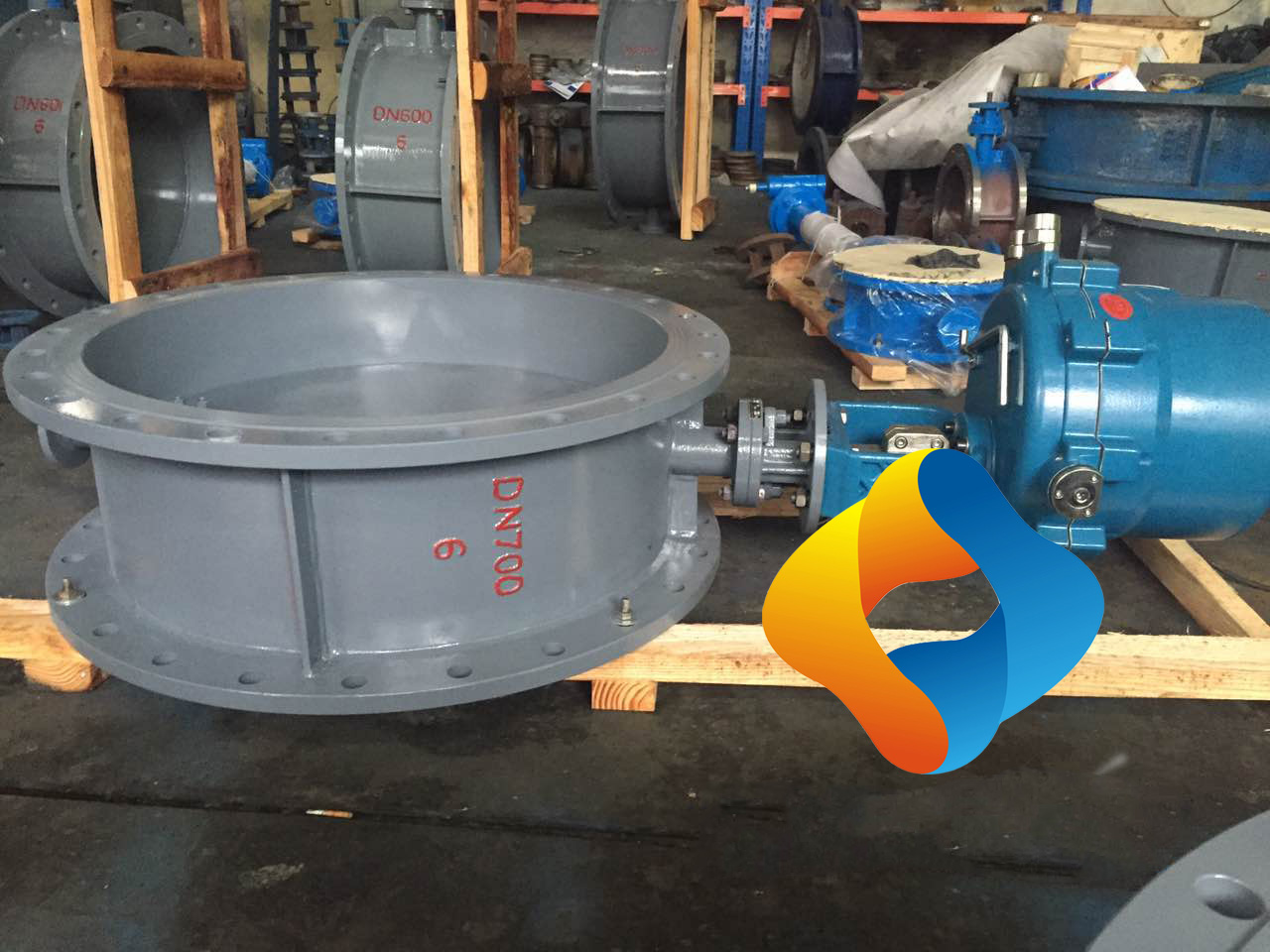

    发货实拍

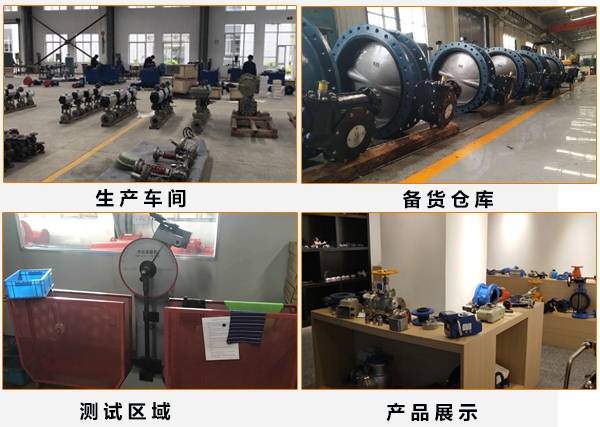

    因为专业 所以专注

    雷力人 只专注烟气治理领域阀门

    雷力人严格按照国家GB/T标准生产,我们的1.4529/2507板脱硫蝶阀应用于3000座锅炉使用,我们的优势在于对不同工艺的脱硫系统熟悉,了解每一个位置应该选择什么样的阀门。我们的价格优势在源于我们的专注,所以对1.452以及2507的双相钢需求量极大,大量现金集中采购,降低成本,从而使得雷力脱硫蝶阀更具价格优势。
     欢迎来电咨询,联系电话:4008-070-073;或者点击立即咨询
    有专业在线客服为您提供全套烟气治理阀门解决方案

    推荐阅读:1.4529/2507脱硫蝶阀
