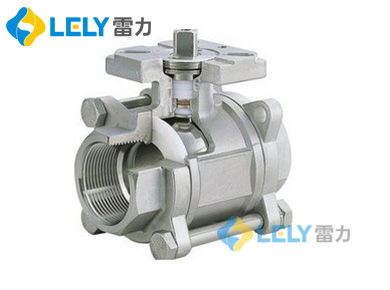

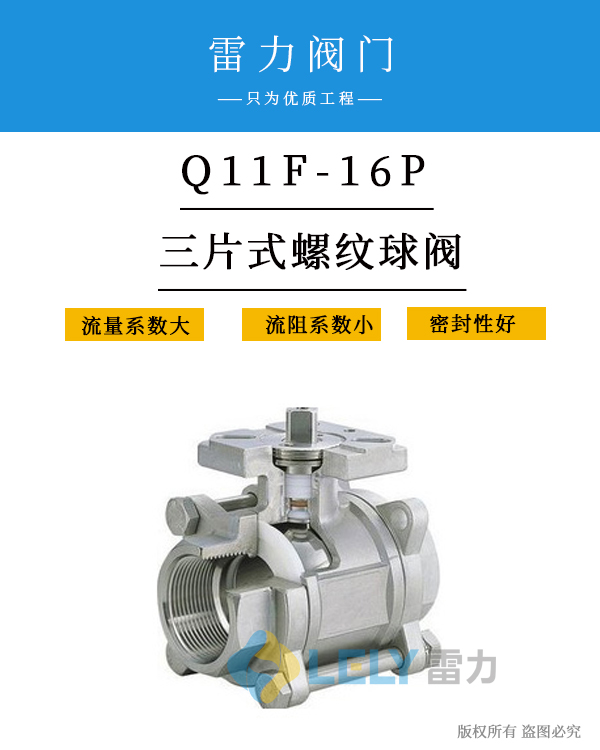

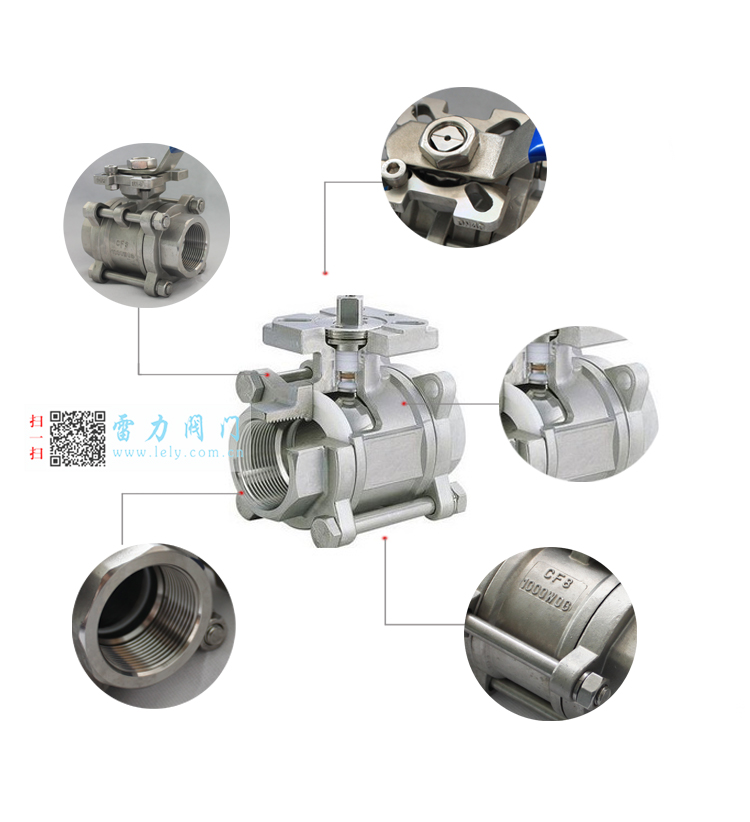

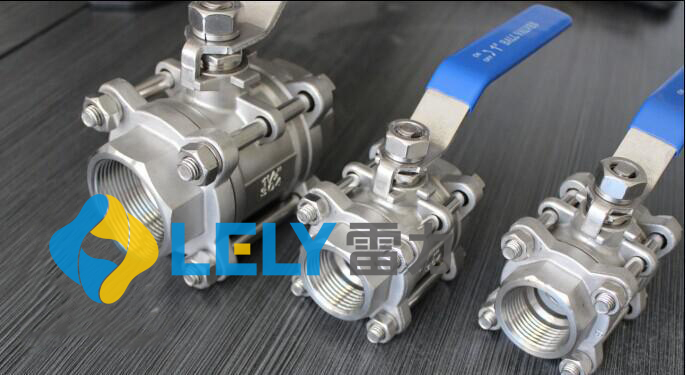

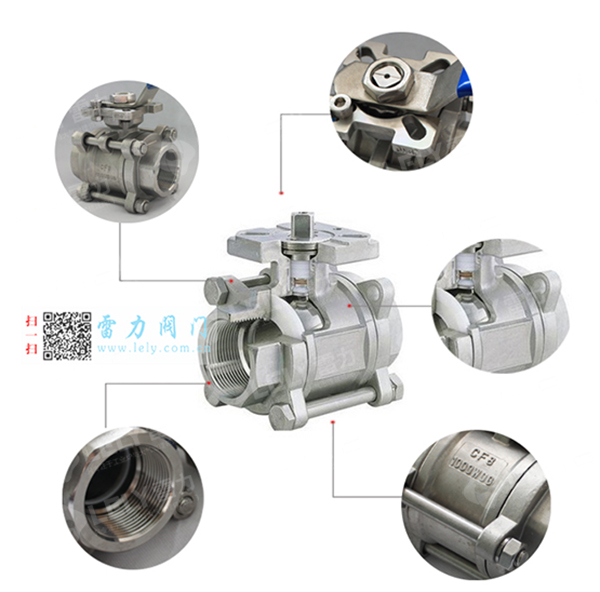

三片式螺纹球阀Q11F-16P（3-PC）是螺纹球阀系列其中之一，其主要应用于脱硫系统中的空气系统、氧化空气系统、压缩空气系统。脱硝系统中的主要应用在还原剂输送系统、稀释水输送系统、炉前喷射系统和仪用空气系统起到启闭或者调节作用。

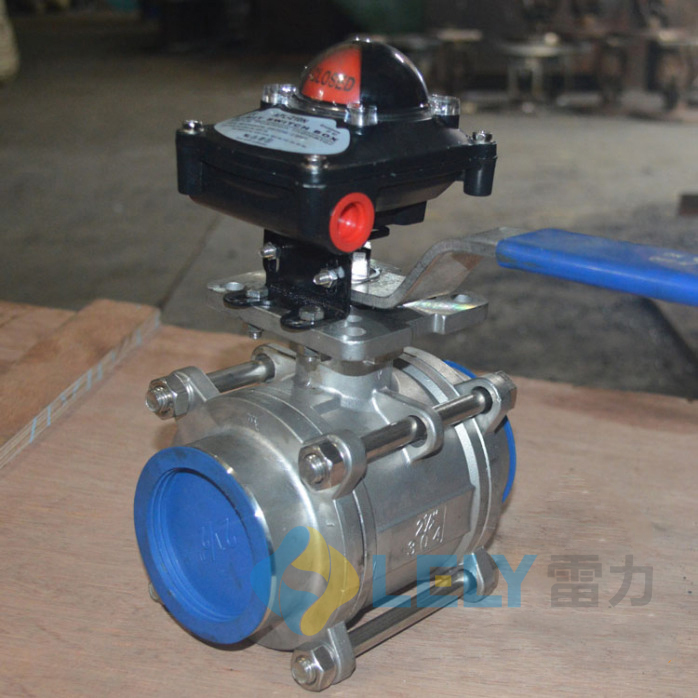

三片式螺纹球阀Q11F-16P（3-PC）按照驱动方式可分为：手动、电动、气动

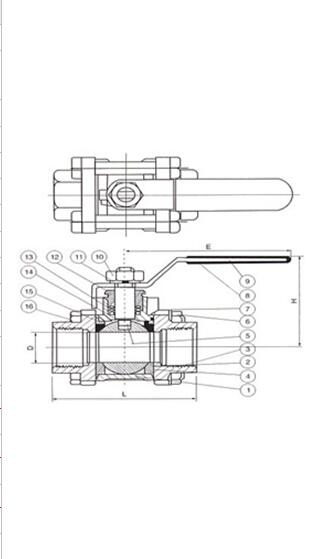

零部件材质：

序号	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料Plastic	塑料Plastic
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙稀PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙稀PTFE
16	螺栓	不锈钢SS304	B8



主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350



一、开启过程

在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
手轮转动的 后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
