手动对夹1.4529|2507脱硫蝶阀

手动对夹1.4529|2507脱硫蝶阀

产品分类: 脱硫系统阀门系列
D71XH-10C/1.4529|2507脱硫蝶阀系列手动对夹脱硫蝶阀为雷力公司研发生产的2507/1.4529板脱硫蝶阀之一。适用于石灰石膏浆液、石膏浆液、脱硫废水、回收水等脱硫系统介质。耐腐、抗磨、耐冲刷...

订购热线:0512-50339210

     D71XH系列对夹脱硫蝶阀为雷力公司研发生产的2507/1.4529板脱硫蝶阀之一。是专为石灰石膏法脱硫工艺设计,结构简单,体积小、重量轻,旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需要的开启角度上。

     雷力脱硫系列蝶阀与介质接触部分零件材质的选择方案来自工厂十多年烟气脱硫应用的经验。充分考虑了脱硫浆液对阀门的腐蚀,磨损,流速,温度等几点要求,保证阀体衬里是唯一接触到浆液的部件,而其他部件不被石灰石浆液、石膏浆液所腐蚀。因此阀体和阀杆就不需要采用昂贵的合金钢材料,从而大大减少成本。

    结构特点


      雷力阀门最主要的设计特点就是具有国际化的兼容性,同一阀门可以与多数法兰标准所匹配。能兼容ASME 125/150,BS10D和C,BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10,另外阀门设计完全符合IOS5752-table2(短系列)结构长度和ISO5211执行机构连接法兰标准。因此同一款阀门可以满足世界主流不同标准需求。

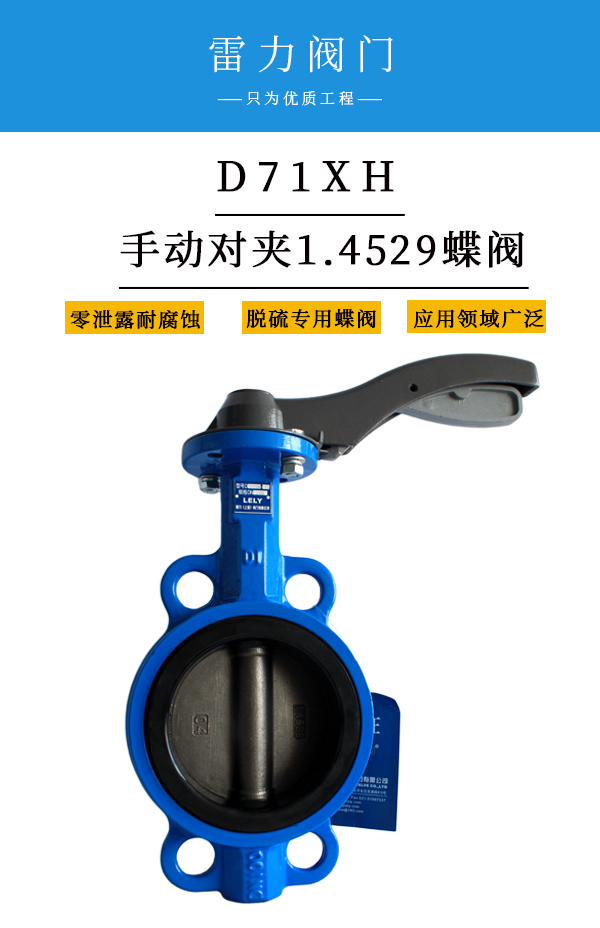

    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

      该系列阀门适用于石灰石膏法脱硫工艺,适用介质:石灰石浆液、石膏浆液等含颗粒物的腐蚀性介质。可选配驱动装置:手柄、蜗轮、电动开关、电动调节、气动开关、气动调节
      脱硫蝶阀专为脱硫脱硝工程使用而设计脱硫阀门,不仅满足脱硫浆液对阀门的腐蚀和磨损,也保证其他部件不被石灰石(或石灰膏)浆液腐蚀。通过更换阀板密封圈、O型圈、蝶板、转轴等材质,可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器,可以实现自动与手动双重启闭功能。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开,与其他同类阀门比较,它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。通径通径大于DN200使用蜗轮驱动,开启更加方便。

    独特结构设计


      高强度的阀杆贯穿阀板,并用六方设计的卡位来驱动阀板,此为雷力独有的设计特点。这样的设计使阀杆能避免与管线内的流体接触。常规的蝶阀采用有销钉的连接,通常会导致阀板泄露、腐蚀和易晃动。阀板销钉由于磨损和腐蚀通常需要复杂的工具来拆卸,然而雷力人设计的阀门拆卸只需要取出卡簧再把阀杆从阀板中拔出即可。由于没有凸出物影响流量,无销蝶阀的Cv值比其他同类产品都要高。
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

    阀座及阀杆设计


        阀门安装顶部法兰满足ISO5211国际标准,可直接按照手动操作机构、气动操作机构和电动操作机构。所有阀门加长是阀颈,满足至少50mm的管线保温要求。由于标准化的设计理念,所有执行机构包括手柄、蜗轮、电动、气动都可以直接安装在雷力的软密封蝶阀上而且无需支架。现场安装简易,操作方便。
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

    对夹式软密封蝶阀分解图



    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

      包括我国在内,目前世界上应用最广的是“石灰(石灰石)—石膏”湿法脱硫技术。这一工艺系统中,涉及多种腐蚀介质,且含颗粒物料,对设备产生强烈的腐蚀和磨损。因此对阀门的材料和结构形式有特殊要求。上世纪80年代后期,我国在大规模引进国外脱硫技术时,进口蝶阀的阀体采用三元乙丙橡胶衬里,蝶板及阀杆等采用哈氏合金材料,因其价格昂贵,目前已有越来越多的用户采用双相不锈钢的蝶板,双相不锈钢综合了奥氏体不锈钢和铁素铁不锈钢的特点,把奥氏体不锈钢的优良韧性和焊接性,与铁素体不锈钢的高强度和耐氯化物应力腐蚀性能结合到一起,并在80年代后期作为可焊的结构材料得到迅速发展,已成为不锈钢中重要的一类,与其它类型不锈钢相比,具有以下特点:
    1、含钼双向不锈钢在低应力下有良好的耐氯化物应力腐蚀性能,可取代在此介质条件下易发生应力腐蚀破裂的奥氏体18-8型不锈钢;
    2、含钼双向不锈钢具有良好的耐点蚀性能,当抗点蚀当量(PRE)相同时,双向不锈钢与奥氏体不锈钢的临界点蚀电位相近。含18%Gr的双向不锈钢的耐点蚀性能与AISI 316L相当。含25%Cr的,尤其是含氮的高铬双向不锈钢的耐点蚀和缝隙腐蚀性能超过了 AISI 316L;
    3、有良好的耐腐蚀疲劳和磨损性能;
    4、可焊性能好,焊后不需热处理,焊接接头有良好的耐蚀性;
    5、与哈氏合金相比,其价格低得多。 钢号 铬(Cr) 镍(Ni) 钼(Mo) 氮(N) 碳(C) 254SMO 20 18 6.1 0.2 0.02 UNS N08367 20.5 20 6.2 0.22 926(1.4529) 20 25 6.0 0.2 0.02 这是一类低碳高钼含氮的奥氏体不锈钢。 此类钢的突出特点是在氯化物环境中具有优异的耐腐蚀性能,包括耐点腐蚀、缝隙腐蚀、应力腐蚀和一般腐蚀的性能,同时在很多还原性酸介质中耐腐蚀也很好。另外,该类钢中由于氮含量高,因此具有比常用奧氏体不锈钢更高的强度。该钢种主要用于海水设备,纸浆和造纸工业中的漂白设备,烟气脱硫系统中的阀门构件,以及处理与输送含卤族化合物介质的容器和管线。 这几种超级奥氏体不锈钢, 总的来说,性能相近。随着含镍(Ni)量增加,性能略有提高,但价格也随之增加。根据用户的选用,超级奥氏体不锈钢的阀门,我公司也可以供货。

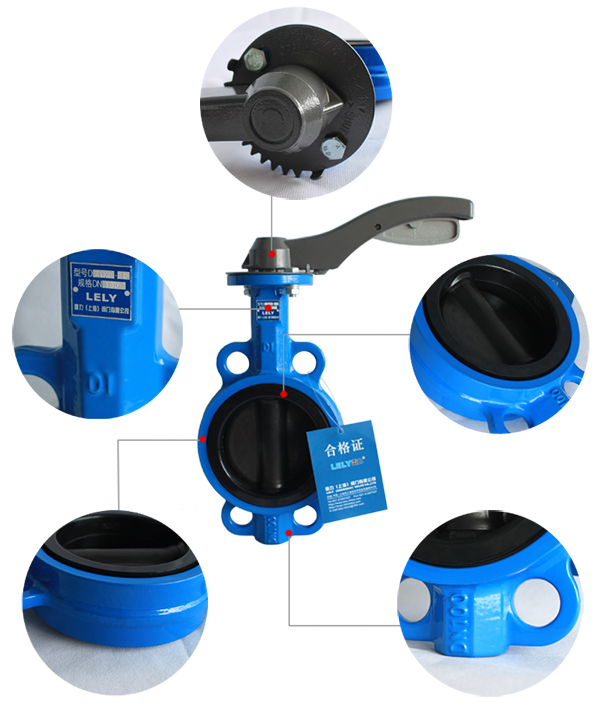

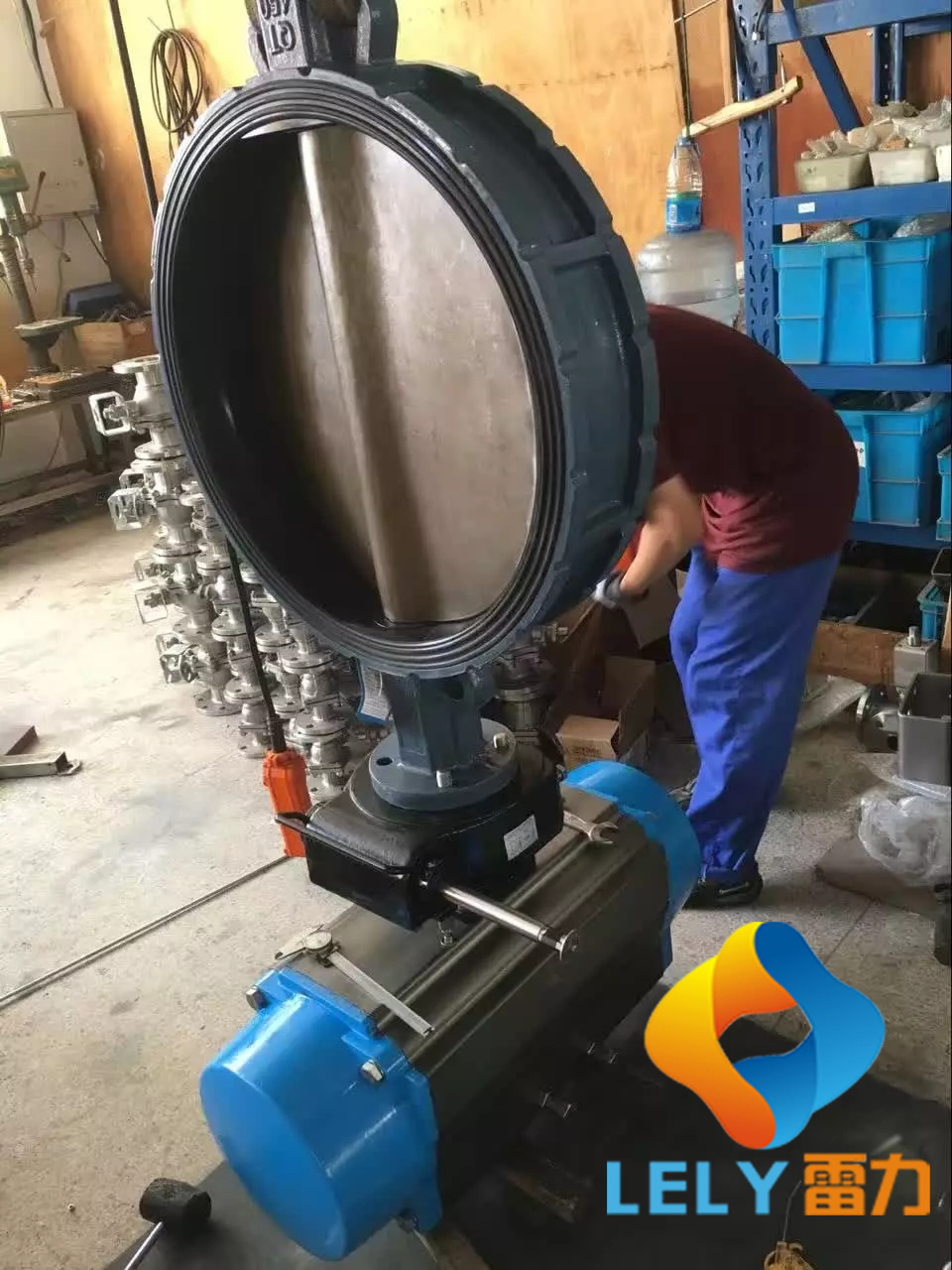

    脱硫蝶阀细节展示

    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

    执行标准


    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范

    适用介质


    适用温度 适用介质
    三元乙丙≤100℃ 石膏浆液、石灰石浆液、 回收水、工艺水、脱硫废水
    天然胶≤80℃

    主要零件材料


    名称 材料
    阀体 灰铸铁、球墨铸铁、碳钢
    蝶板 1.4529双相钢、2507双相钢
    阀座 三元乙丙
    阀杆 不锈钢、 2Cr13、304

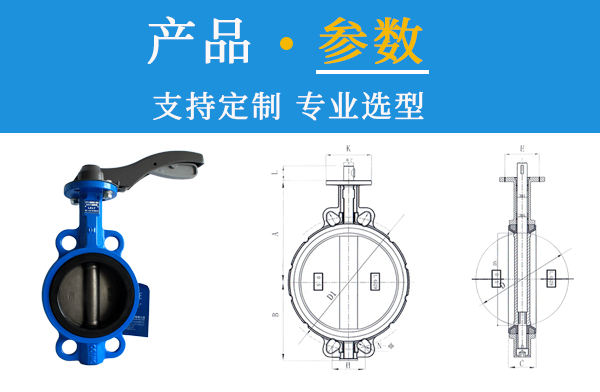

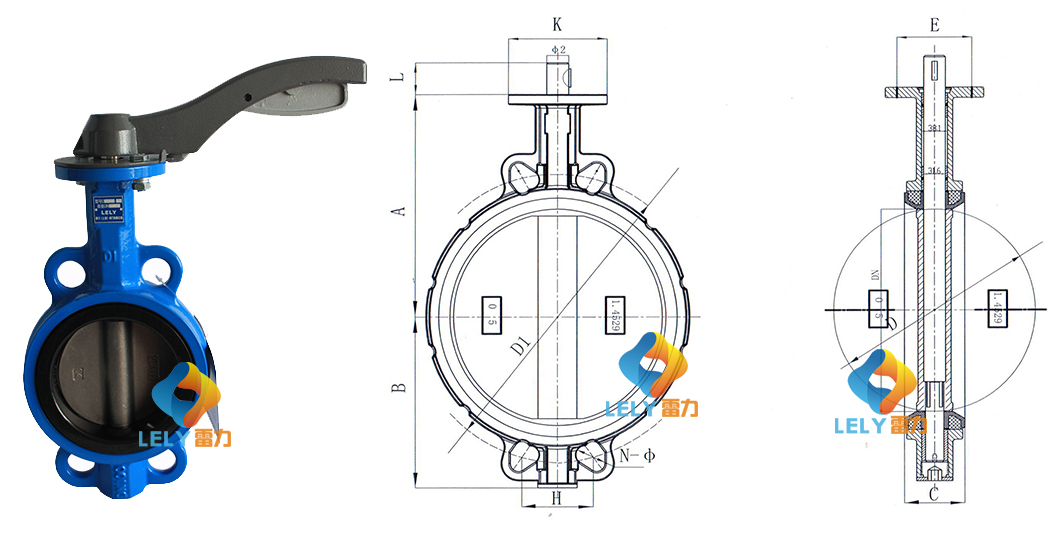

    结构简图

    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀

    外形尺寸


    规格 尺寸 (am) 重量 (kg)
    mm inch A B C D L H D1 N-Φ K E Φ 2
    50 2 161 80 42 52.9 32 84.84 120 4-23 77 57.15 12.6 2.5
    65 25 175 89 44.7 64.5 32 96.2 1362 4-265 77 57.15 12.6 3.2
    80 3 181 95 45.2 78.8 32 61.23 160 8-18 77 57.15 12.6 3.6
    100 4 200 114 52.1 10.4 32 70.8 185 4-245 92 69.85 15.77 4.9
    125 5 213 127 54.4 123.3 32 82.28 215 4-23 92 69.85 18.92 7
    150 6 226 139 55.8 155.6 32 91.08 238 4-25 92 69.85 18.92 7.8
    200 8 260 175 60.6 202.5 45 112.89 295 4-25 115 88.9 22.1 13.2
    76.35 4-23
    250 10 292 203 65.6 250.5 45 92.4 357 4-29 115 88.9 28.45 19.2
    300 12 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 31.6 32.5
    350 14 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 31.6 41.3
    400 16 400 309 86.5 389.6 512 100.47 515 4-26 197 158.75 33.15 61
    72 102.42 525 4-30
    450 18 422 328 105.6 440.51 512  88.39 565 4-26 197 158.75 38 79
    72 91.51 585 4-30
    500 20 480 361 131.8 491.5 642 96.99 620  4-26 197 158.75 41.15 128
    82 101.68 650 4-33
    600 24 562 459 152 592.5 702 113.42 725 4-30 276 215.9 50.65 188
    82 120.46 770 4-36
    700 28 624 520 163 695 6682 109.65 840 4-30 300 254 55 6335 284
    4-36
    800 32 672 591 188 794.7 66 82 124 950 4-33 300 254 55 63.35 368
    4-39
    900 36 720 656 203 864.7 118 117.57 1050 24-33 300 254 75 713
    1000 40 800 721 216 965 142 129.89 1160 24-36 300 254 85 864

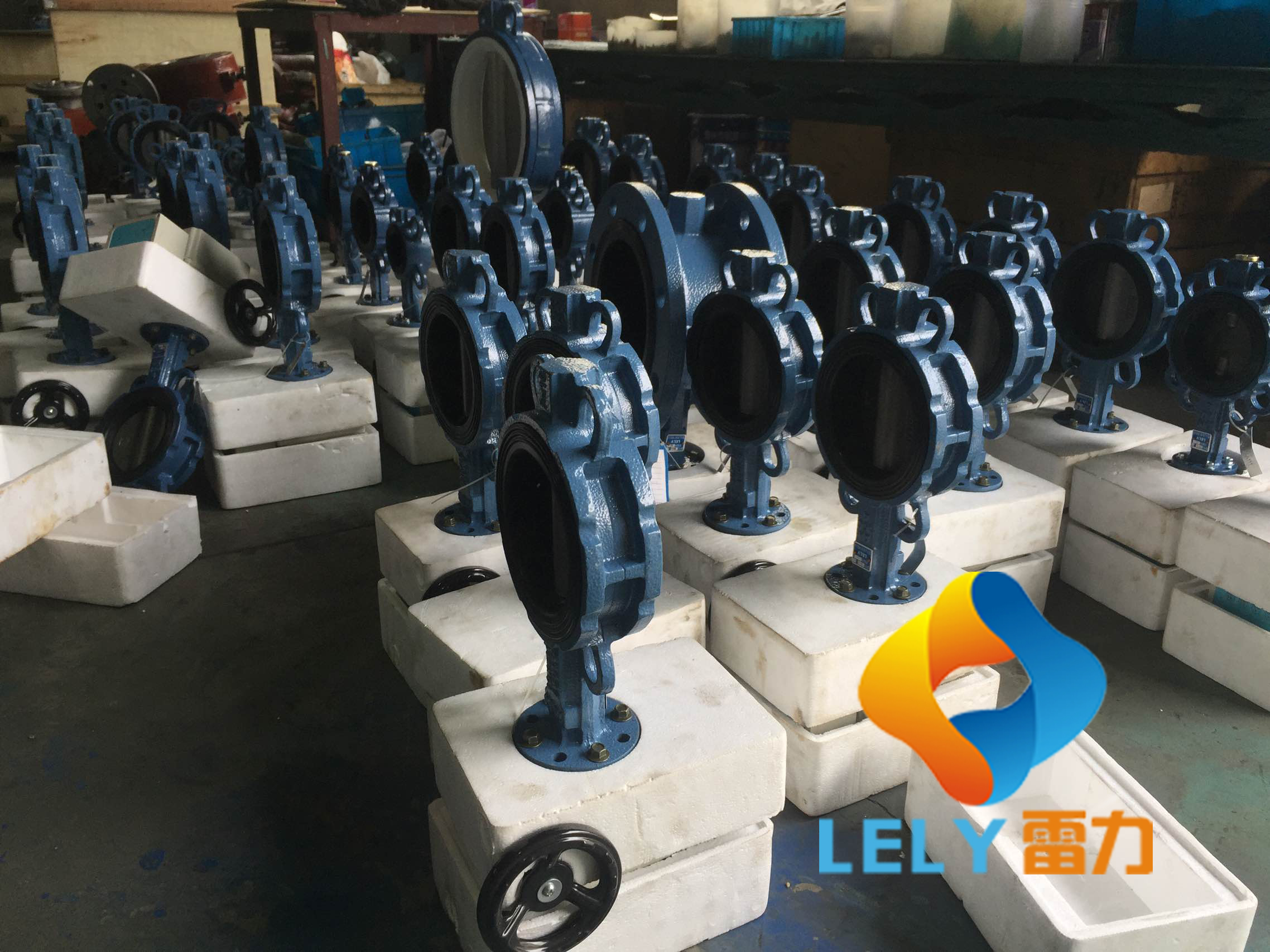

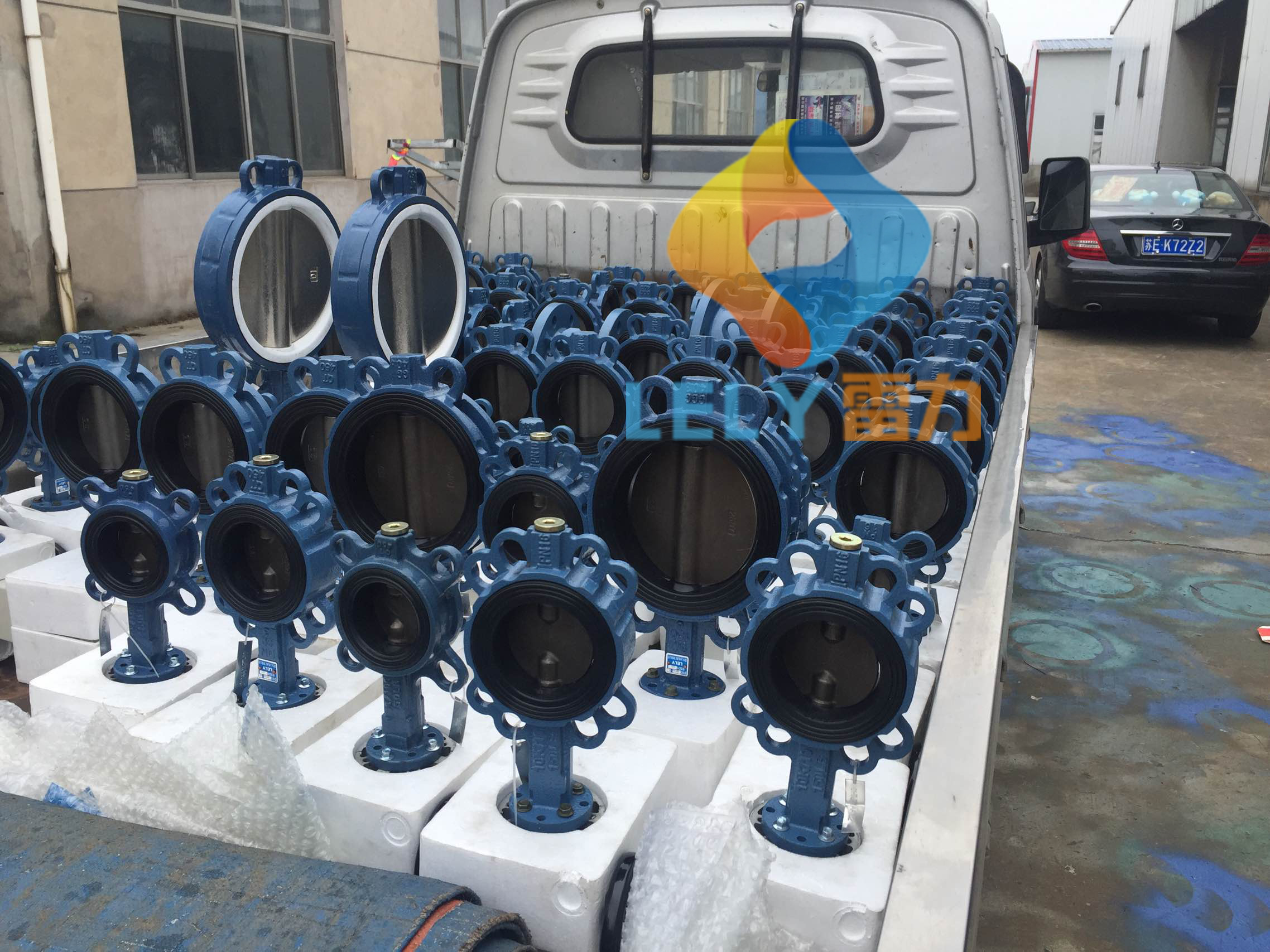

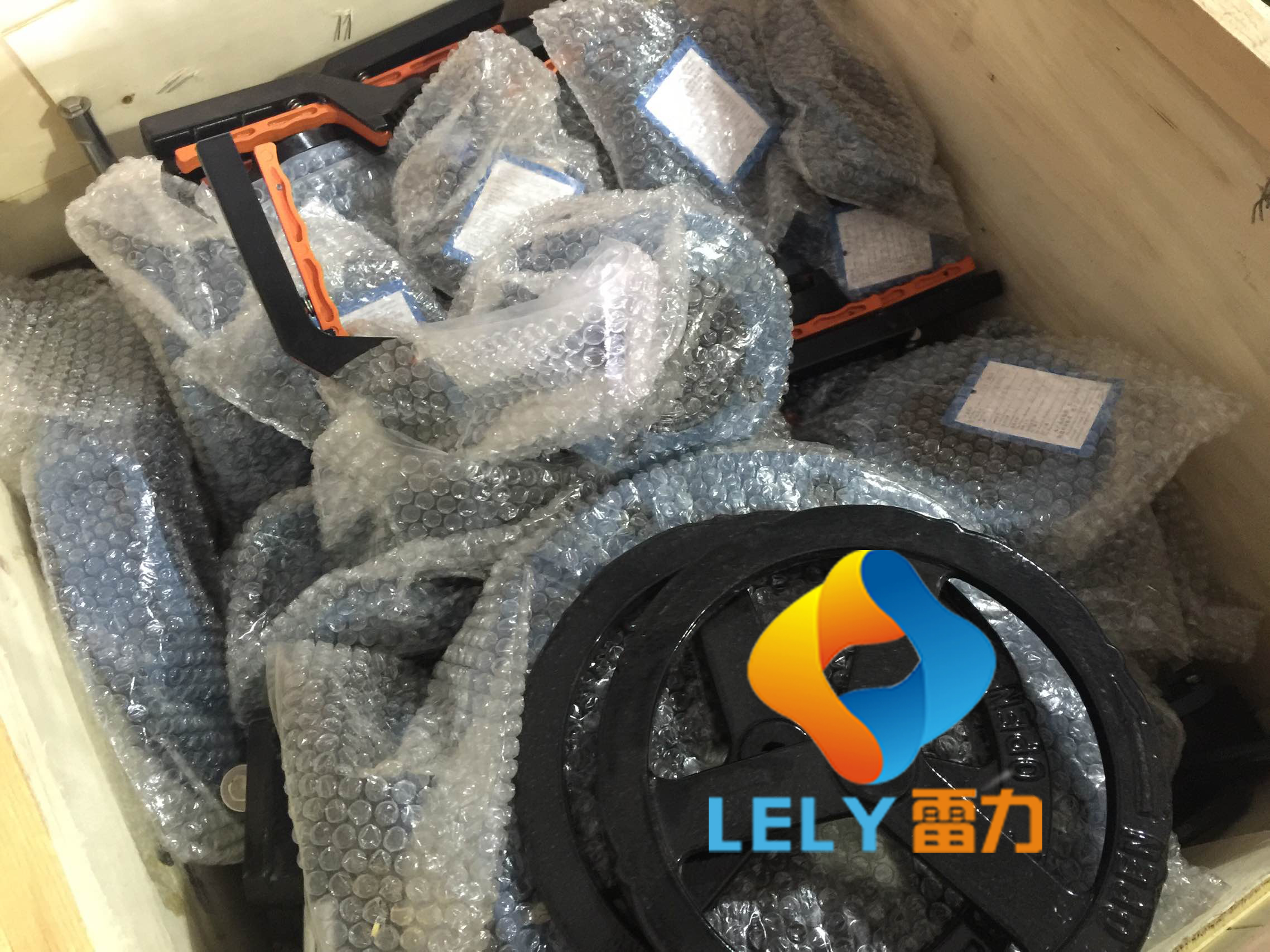

    发货图片

    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀
    D71XH-10C/1.4529|2507手动对夹脱硫蝶阀



    因为专业 所以专注

    雷力人12年只专注烟气治理领域阀门

    雷力人严格按照国家GB/T标准生产,我们的1.4529/2507板脱硫蝶阀应用于3000座锅炉使用,我们的优势在于对不同工艺的脱硫系统熟悉,了解每一个位置应该选择什么样的阀门。我们的价格优势在源于我们的专注,所以对1.452以及2507的双相钢需求量极大,大量现金集中采购,降低成本,从而使得雷力脱硫蝶阀更具价格优势。
