电动1.4529|2507脱硫蝶阀

电动1.4529|2507脱硫蝶阀

产品分类: 电动脱硫阀门系列
D941XH电动法兰脱硫蝶阀为雷力公司研发生产的2507/1.4529板脱硫蝶阀之一。是专为石灰石膏法脱硫工艺设计,结构简单,体积小、重量轻,旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需...

订购热线:0512-50339210

      D941XH电动法兰脱硫蝶阀为雷力公司研发生产的2507/1.4529板脱硫蝶阀之一。是专为石灰石膏法脱硫工艺设计,结构简单,体积小、重量轻,旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需要的开启角度上。

      雷力脱硫系列蝶阀与介质接触部分零件材质的选择方案来自工厂十多年烟气脱硫应用的经验。充分考虑了脱硫浆液对阀门的腐蚀,磨损,流速,温度等几点要求,保证阀体衬里是唯一接触到浆液的部件,而其他部件不被石灰石浆液、石膏浆液所腐蚀。因此阀体和阀杆就不需要采用昂贵的合金钢材料,从而大大减少成本。

    结构特点


      雷力阀门最主要的设计特点就是具有国际化的兼容性,同一阀门可以与多数法兰标准所匹配。能兼容ASME 125/150,BS10D和C,BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10,另外阀门设计完全符合IOS5752-table2(短系列)结构长度和ISO5211执行机构连接法兰标准。因此同一款阀门可以满足世界主流不同标准需求。
    电动1.4529|2507脱硫蝶阀

      该系列阀门适用于石灰石膏法脱硫工艺,适用介质:石灰石浆液、石膏浆液等含颗粒物的腐蚀性介质。可选配驱动装置:手柄、蜗轮、电动开关、电动调节、气动开关、气动调节

      脱硫蝶阀专为脱硫脱硝工程使用而设计脱硫阀门,不仅满足脱硫浆液对阀门的腐蚀和磨损,也保证其他部件不被石灰石(或石灰膏)浆液腐蚀。通过更换阀板密封圈、O型圈、蝶板、转轴等材质,可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器,可以实现自动与手动双重启闭功能。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开,与其他同类阀门比较,它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。通径通径大于DN200使用蜗轮驱动,开启更加方便。

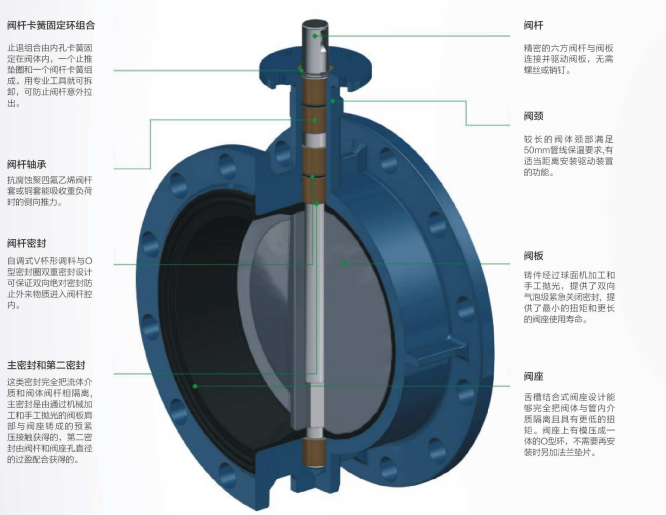

    独特结构设计

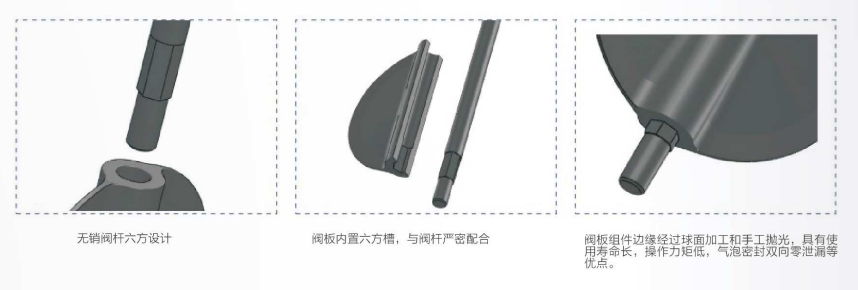

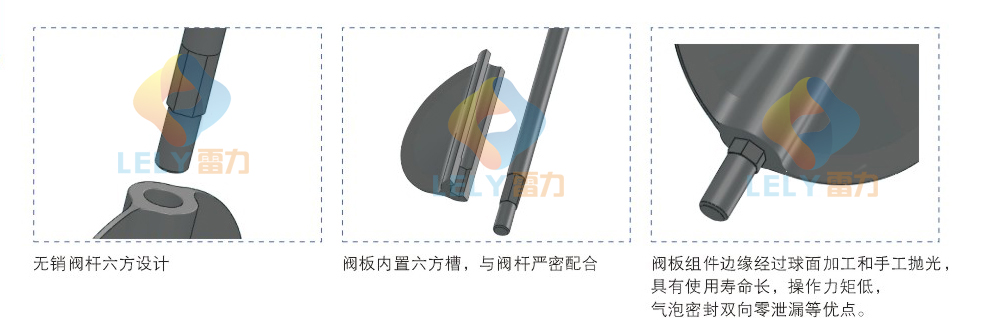

      高强度的阀杆贯穿阀板,并用六方设计的卡位来驱动阀板,此为雷力独有的设计特点。这样的设计使阀杆能避免与管线内的流体接触。常规的蝶阀采用有销钉的连接,通常会导致阀板泄露、腐蚀和易晃动。阀板销钉由于磨损和腐蚀通常需要复杂的工具来拆卸,然而雷力人设计的阀门拆卸只需要取出卡簧再把阀杆从阀板中拔出即可。由于没有凸出物影响流量,无销蝶阀的Cv值比其他同类产品都要高。
    电动1.4529|2507脱硫蝶阀

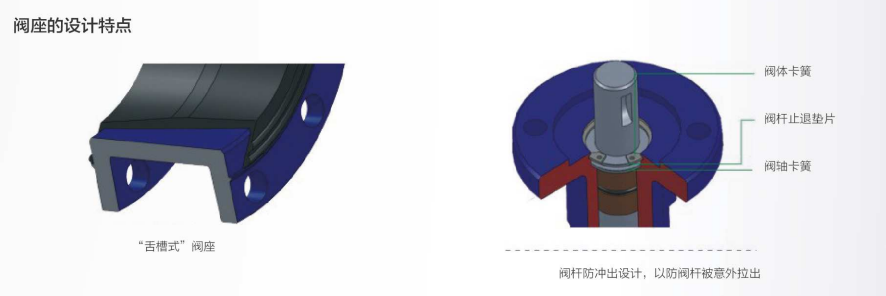

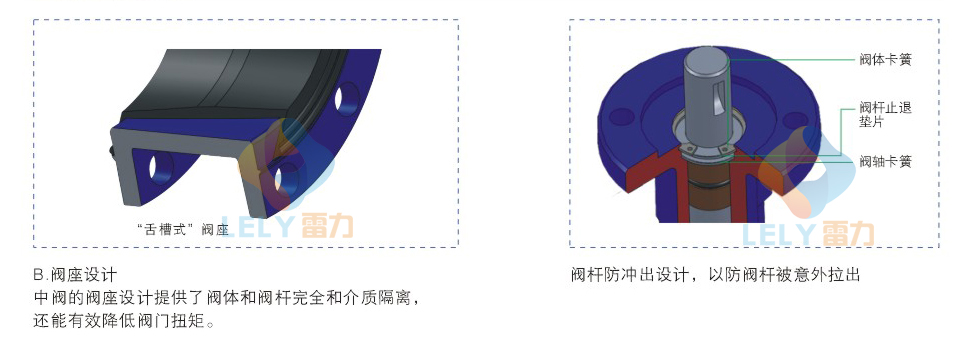

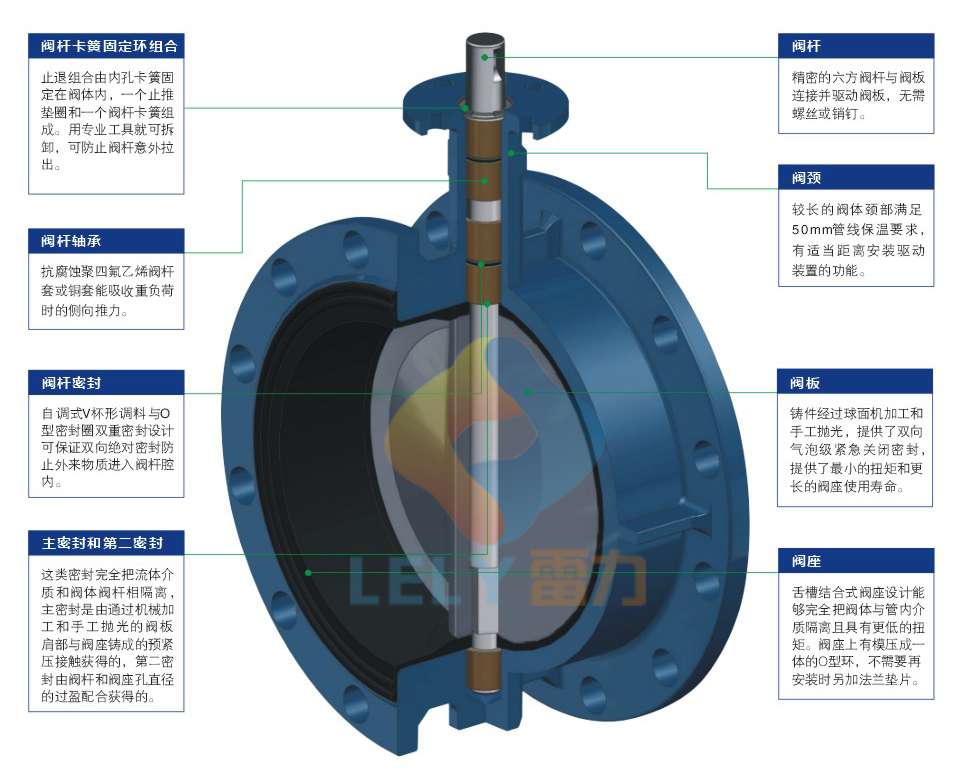

    阀座及阀杆设计


        阀门安装顶部法兰满足ISO5211国际标准,可直接按照手动操作机构、气动操作机构和电动操作机构。所有阀门加长是阀颈,满足至少50mm的管线保温要求。由于标准化的设计理念,所有执行机构包括手柄、蜗轮、电动、气动都可以直接安装在雷力的软密封蝶阀上而且无需支架。现场安装简易,操作方便。
    电动1.4529|2507脱硫蝶阀

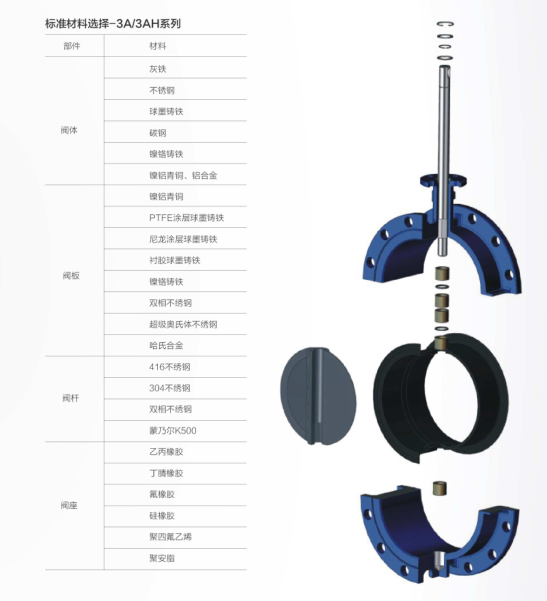

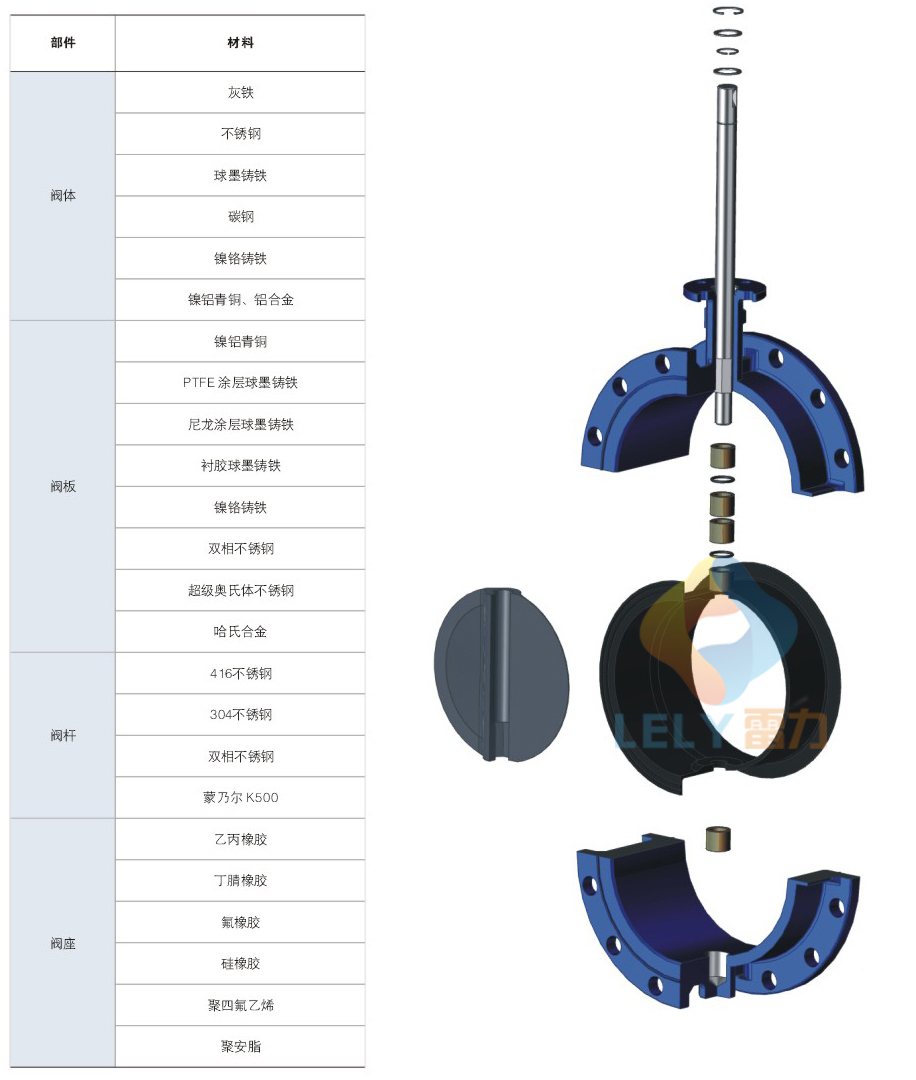

    法兰式软密封蝶阀分解图

    电动1.4529|2507脱硫蝶阀

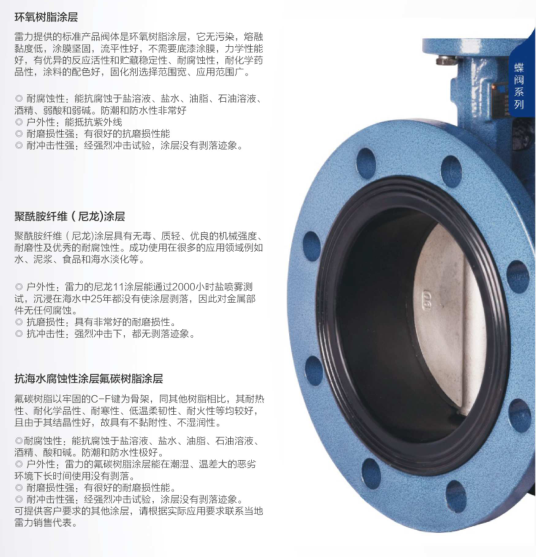

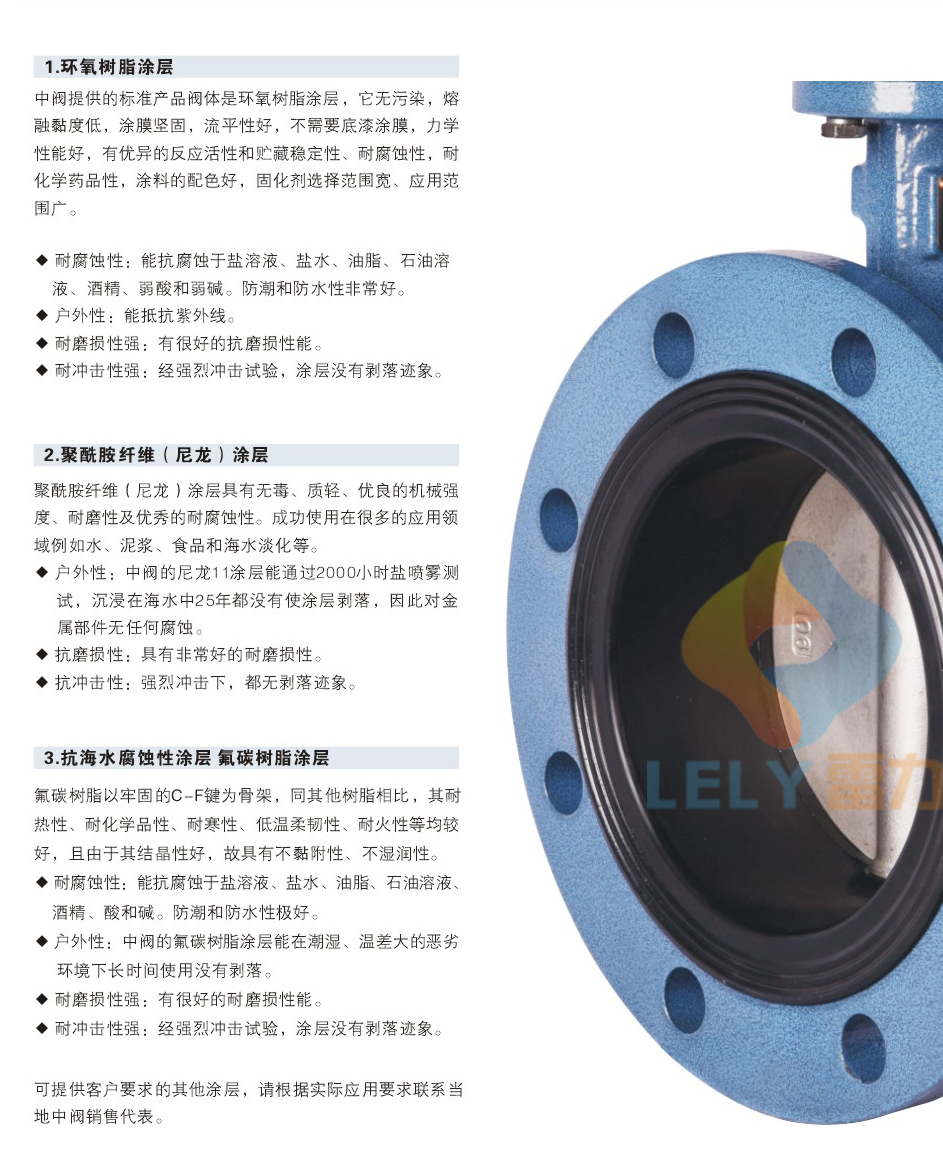

    软密封蝶阀涂层方案

    电动1.4529|2507脱硫蝶阀
    并可根据不同介质的物理化学特性,选用相应蝶板和阀座材料可达到耐高温,耐低温,耐腐蚀,耐光,耐老化的不同特性功能。
    球墨铸铁蝶板内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm.
    蝶阀阀板采用高性能合金双相钢2507、1.4529等超级耐腐蚀合金,有效抵御浆液的腐蚀和磨损,而且可以使用在更高的环境温度。

    执行标准


    法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    结构长度:GB/T12221-1989
    压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范

    适用介质


    适用温度 适用介质
    三元乙丙≤100℃ 石膏浆液、石灰石浆液、 回收水、工艺水、脱硫废水
    天然胶≤80℃

    主要零件材料


    名称 材料
    阀体 灰铸铁、球墨铸铁、碳钢
    蝶板 1.4529双相钢、2507双相钢
    阀座 三元乙丙
    阀杆 不锈钢、 2Cr13、304

    外形尺寸


    公称通径 DN(mm) 尺寸 (mm)
    L 1.0MPa 1.6MPa
    D D1 Z-Φd D D1 Z-Φd
    50 108 165 125 4-18 165 125 4-18
    65 112 185 145 4-18 185 145 4-18
    80 114 200 160 8-18 200 160 8-18
    100 127 220 180 8-18 220 180 8-18
    125 140 250 210 8-18 250 210 8-18
    150 140 285 240 8-22 285 240 8-22
    200 152 340 295 8-22 340 295 12-22
    250 165 395 350 12-22 405 355 12-26
    300 178 445 400 12-22 460 410 12-26
    350 190 505 460 16-22 520 470 16-26
    400 216 565 515 16-26 580 525 16-30
    450 222 615 565 20-26 640 585 20-30
    500 229 670 620 20-26 710 650 20-33
    600 267 780 725 20-30 840 770 20-36
    700 292 895 840 24-30 910 840 24-36
    800 318 1015 950 24-33 1025 950 24-39


    执行器特点

      功能强劲:电动蝶阀按信号反馈形式可分为电动开关型、智能型、比例调节式等;

      性能可靠:电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。

      美观大方:铝合金压铸外壳、精细流畅、且可减少电磁干扰。

      精密耐磨:蜗轮输出轴一体化设计,避免了键联结的间隙,传动精度高;特殊铜合金锻造,强度高,耐磨性好。

      安全保证:通过1500V耐压检测,F级绝缘电机,安全有保障,双重限位、过热保护、过载保护。

      配套简单:采用单相电源,外接线路简单。或也采用380VAC、24VDC直流电源等。

      使用方便:免加油、免点检、防水防锈、任意角度安装。

      多种速度:全行程时间9S、15S、30S、50S、100S、150S(出厂前已设定)。

      智能控制:自动识别输入三相电源相序,自动调整相序,实现对阀门全开全闭位置控制。另外还具有缺相自锁,缺相报警等功能。

    发货图片

    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀



    电动1.4529|2507脱硫蝶阀

    订货须知

      普通型电动装置适于在下列条件下工作:

      (1)、海拔不高于1000m;

      (2)、工作环境温度-20℃~55℃;

      (3)、工作环境湿度不大于90%(25℃时);

      (4)、工作环境不含有强腐蚀性、易燃、易爆的介质;

      (5)、短时间工作制,时间额定为10min、15min或30min。

      2、阀门的工作条件有下列情况之一时,用户应在订货前提出:

      (1)、环境温度、温度、海拔与上列条件不符;

      (2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;

      (3)、受霉菌或微生物侵害;

      (4)、装设在有火灾或爆炸危险的场所;

      (5)、遭受剧烈的振动、冲击或颠簸;

      (6)、其他的非正常使用条件。

      3、根据用户提出的条件,我公司将与您协商解决配置有特殊防护性能的电动装置。

      4、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。



    因为专业 所以专注

    雷力人12年只专注烟气治理领域阀门

    雷力人严格按照国家GB/T标准生产,我们的1.4529/2507板脱硫蝶阀应用于3000座锅炉使用,我们的优势在于对不同工艺的脱硫系统熟悉,了解每一个位置应该选择什么样的阀门。我们的价格优势在源于我们的专注,所以对1.452以及2507的双相钢需求量极大,大量现金集中采购,降低成本,从而使得雷力脱硫蝶阀更具价格优势。
