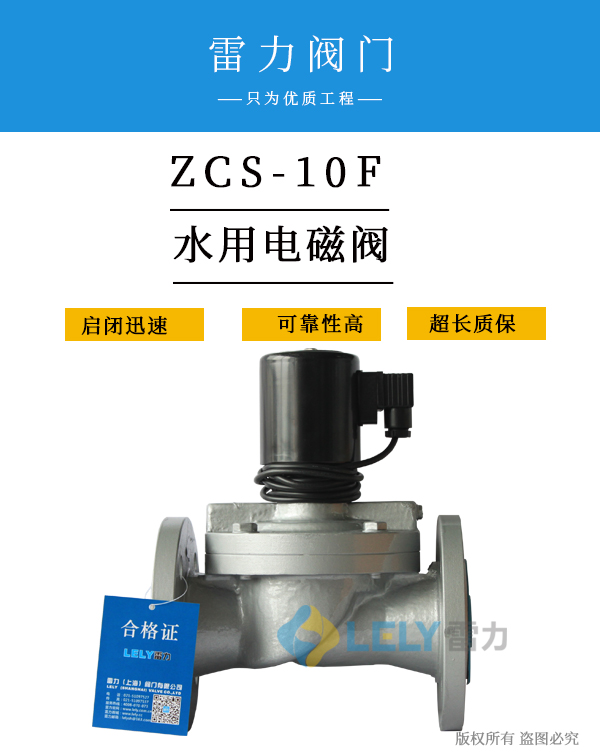

ZCS-10F水用电磁阀

ZCS-10F水用电磁阀

产品分类: 电动脱硫阀门系列
ZCS-10F电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。由于空气电磁阀|水液电磁阀采用橡胶密封,故对工作介质的清洁...

订购热线:0512-50339210

      ZCS-10F电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。由于空气电磁阀|水液电磁阀采用橡胶密封,故对工作介质的清洁度要求大大减低,具有启闭讯速,可靠性高等特点。

    ZCS-10F水用电磁阀

    工作原理

      ZCS型水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。

      根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。

      当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。

      常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

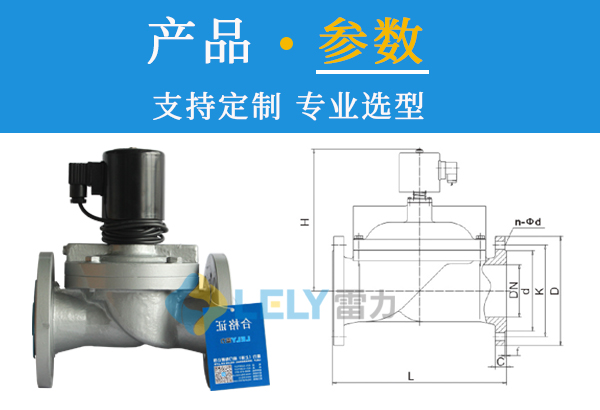

    性能参数


    工作介质
    水、粘度≤4°E的油及其它非腐蚀性流体
    介质温度℃
    ≤60
    公称压力(MPa)
    1.0
    工作压差(MPa)
    0.05~1.0
    0.1~1.0
    0.15~1.0
    电源电压
    AC220V其余规格可作特殊订货
    额定流量系数(kv)
    按JB/T352-94规定
    泄漏量(ml/min)
    按JB/T352-94-F规定
    公称通径(mm)
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    功耗
    36VA
    50VA
    防爆标志
    dⅡBT4
    防爆证编号
    CE991010
    出线口接线
    内螺纹M20×1.5
    环境温度
    -40-+60℃

    安装注意事项

         1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

      2、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,选用防爆型电磁阀。(防爆型结构如图三)

    ZCS-10F电磁阀

    安装注意事项

      1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

      2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

      3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行, 好安装旁路装置(如图一)。

      4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

      5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

      6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

      7、普通型水用电磁阀不能在爆炸危险场合使用。

      8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

      9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

      10、电磁阀前后管道上需安装压力表,以便观察管道压力。

    ZCS-10F电磁阀

    使用保养

      1、建议使用单位派专人负责使用保养。

      2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

      3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

      4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

      5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

      6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

      7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额压差范围内,当工作压力超过额定压力或工作压差超过额定夺差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。



    雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的1.4529脱硫蝶阀质量好,如果您还对我们的电动脱硫蝶阀型号规格和我们的雷力阀门感兴趣的话,欢迎来电咨询,联系电话:4008-070-073;或者点击立即咨询立即咨询询问我们会为您竭诚服务。

    我们实行的标准表1:
    项目名称
    采用标准
    可选标准
     设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
     阀门结构长度  GB12221-1989   ISO5752-1988
     阀门法兰尺寸  JB78/JB79(或按合同要求)  ANSI.B16.5、ISO7005、JIS B2238、2239
     阀门检验    GB/T13927-1992     ISO/DIN5208-1987
     阀门标志  GB12220-1989   ISO05209-1987
