金属硬密封三通球阀密封结构说明
当前位置:雷力阀门 > 常见问题 >

金属硬密封三通球阀密封结构说明

文章出处:雷力阀门 浏览次数:  次 发表时间:2017-01-10 10:11 【

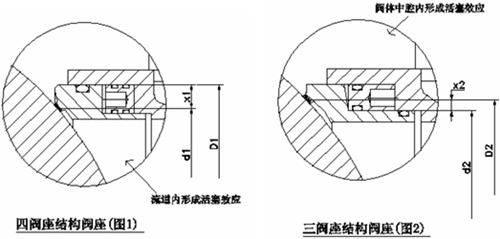

  金属硬密封三通球阀阀座嵌入支承圈后靠弹簧的预紧力和活塞效应使阀座与球体压紧而密封,阀门每一流道都能承受全压差。浮动阀座结构,保证阀门能够双向密封。四阀座结构是在流道内介质作用下形成由D1和d1的面积差X1形成活塞效应,使阀座与密封圈精密接触和达到密封(见下图1);而三阀座结构由于缺少一个阀座流体进去通道会迅速进去中腔,在中腔介质作用下形成由D2 和d2的面积差X2形成活塞效应,使阀座与密封圈精密接触和达到密封(见下图2)

三通球阀



  金属硬密封三通球阀是一种比较新型的球阀类别,它有着自身结构所 有的一些优越性:

  (1)金属硬密封三通球阀采用浮动三阀座或四阀座和固定球体。

  (2)该球阀具有防火、防阀杆飞出的结构特点。

  (3)球阀具有耐磨、耐硬质颗粒介质冲蚀等特点。

  (4)金属硬密封三通球阀采用全通径结构,通道平整光滑便于管道通球,阀门的流阻系数小,球体采用上装式,双向密封设计,流向切换绝无串流,阀座刮刀设计、防尘结构。
