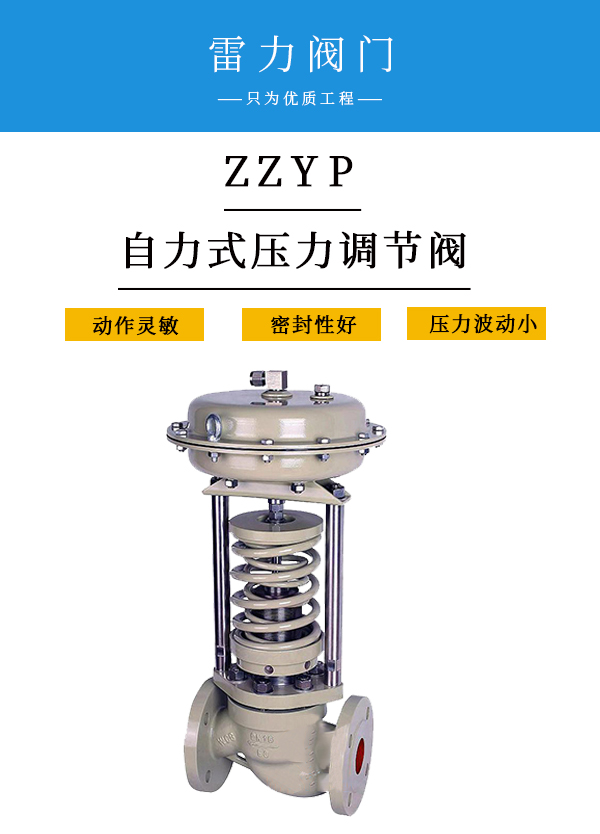

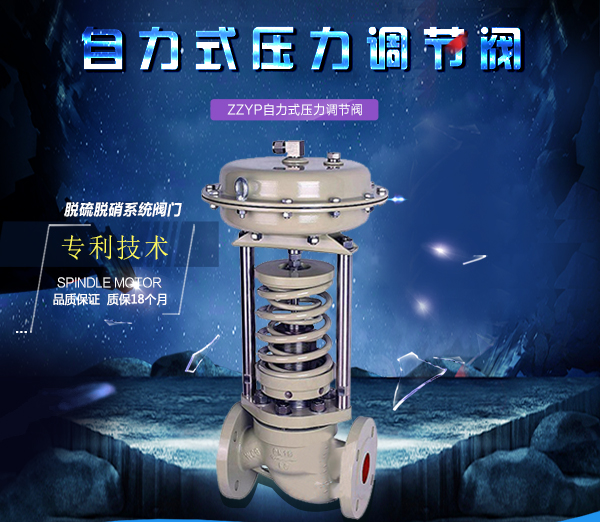

ZZYP自力式压力调节阀

ZZYP自力式压力调节阀

产品分类: 脱硫系统阀门系列
ZZYP-16C型自力式压力调节阀在自力式压力调节阀的基础上衍生出来的产品,本产品无需外加能源,即可实现阀前或者阀后压力整定,达到减压稳压的效果。...

订购热线:0512-50339210

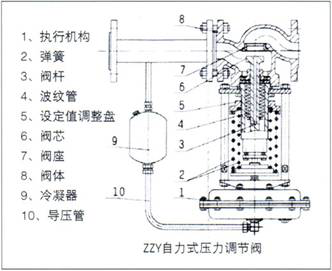

      ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。

      本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。


    型号 ZZYP、ZZYM、ZZYN 口径 DN20-300mm
    压力 1.6、4.0、6.4MPa 材质 ZG230-450、ZG1Cr18Ni9Ti

    结构特点


    ·自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
    ·压力分段范围细且互相交叉,调节精度高。
    ·压力设定值在运行期间可连续设定。
    ·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
    ·橡胶膜片式检测,执行机构测精度高、动作灵敏。
    ·采用压力平衡机构,使调节阀反应灵敏、控制精确。
    ZZYP自力式压力调节阀ZZYP自力式压力调节阀

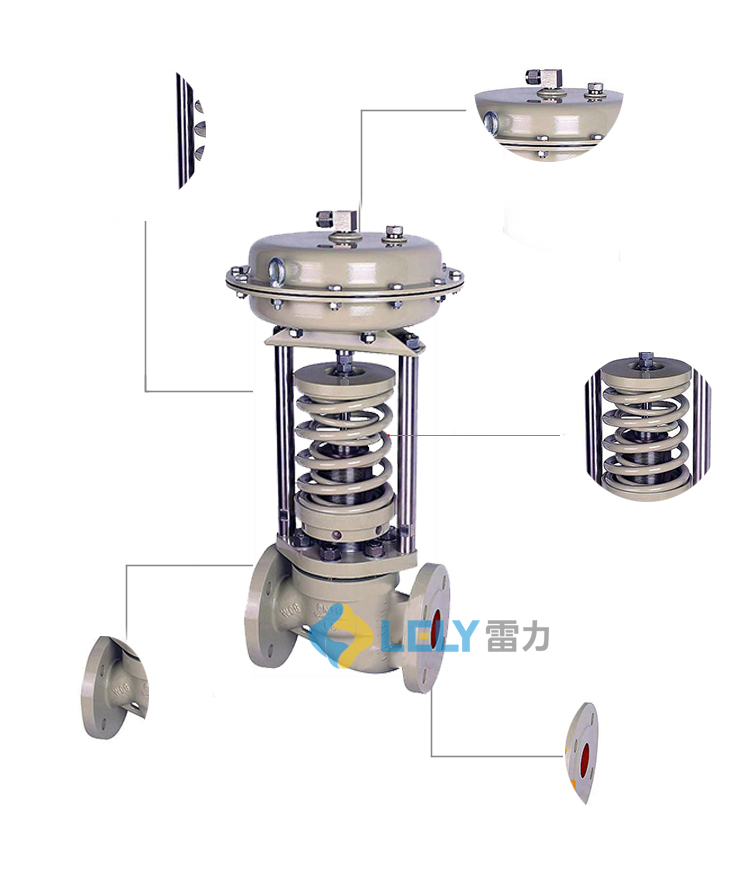

    产品细节展示

    ZZYP自力式压力调节阀

    结主要零件材料


    阀体 ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
    阀芯 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
    阀座 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
    阀杆 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
    填料 聚四氟乙烯、柔性石墨
    橡胶膜片 丁腈、乙丙、氟、耐油橡胶

    执行机构与选配附件


        型   式 薄膜式 活塞式 波纹管式
    项     目
    用途 设定值≤0.6MPa 设定值>0.6MPa
    膜片材质 丁晴橡胶、氟橡胶、耐油橡胶 --- ---
    活塞材质 --- 铝合金
    波纹管材质 --- --- 304/316
    接口 M16×1.5
    作用方式 压开型(K型);压闭型(B型)
    使用温度 配置冷凝器≤350℃
    标配阀门附件 取压管(含取压接头) /  冷凝器(介质为蒸汽时专配)
    可选配阀门附件 取压接管、截止阀、压力表、法兰、垫片及紧固件
    ZZYP自力式压力调节阀

    参数选型


    型   式 流体压力平衡型阀芯 阀体及阀盖材质 WCB、CF8、CF8M、CF3、CF3M
    公称通径 20~300(3/4~12) 阀 内 件 材 质 0Cr18Ni9(304);0Cr17Ni12Mo2(316)  00Cr17Ni14Mo2(316L)                                        以上+R.TFE(改性聚四氟乙烯)
    以上+Stellite(堆焊司钛莱合金)
    阀芯型式 单(双)密封面平衡型、波纹管平衡型、活塞平衡型
    流量特性 快开、修正线性 上阀盖型式 标准型:-30~250℃
    公称压力 PN1.6、2.5、4.0、6.3、10.0MPa 中温型:≤350℃
    ANSI Class 150、300、600 Lb 结构型式 P系列单座型
    JIS 10K、20 K、30 K、40 K G系列笼式单座型
    连接方式 法兰式(RF、FM凹面 RTJ) M系列套筒双座型
    螺纹式 N系列多级压降型
    焊接式【承插焊SW ; 对接焊BW】 填    料 聚四氟乙烯V型填料
    法兰标准 GB/T9113-2000 柔性聚四氟乙烯填料
    HG20592-97(HG20592-2009) 柔性石墨填料
    JB/T79-94;ANSI B16.5
    当阀门为金属硬密封且泄漏率要达到V级时,请在合同中注明。

    技术参数


    公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量 单 座 7 11 20 30 48 75 120 190 300 480 760 1100 1750
    系数KV 套 筒 7 11 20 30 48 75 120 190 300 480 760 1100 1750
      双 座 -- -- 22 33 53 83 132 209 330 528 836 1210 1925
    固有流量特性 快开、修正线性
    额定行程L(mm) 8 10 14 20 25 40 50 60 70
    阀座直径(mm) 2 3 4 5 6 7 8 9 10 12 15 -- --
    额定流量系数KV 0.02 0.08 0.12 0.2 0.32 0.5 0.8 1.2 1.8 3.2 5 -- --
    固有流量特性 线性、修正线性 快开
    调节精度 ±5~10%
    压力分段范围KPa 40~80 ; 60~100 ; 80~140 ; 120~180 ; 160~220 ; 200~260 ;240~300 ;
    280~350 ; 330~400 ; 380~450 ; 430~500 ; 480~560 ; 540~620 ; 600~700;
    680~800 ; 780~900 ; 880~1000 ; 950~1500 ; 1000~2500
    允许泄漏量 硬密封:IV级(10-4XKv);     软密封:VI级(参见GB/T4213-2008)

    安装方向及管道附件说明

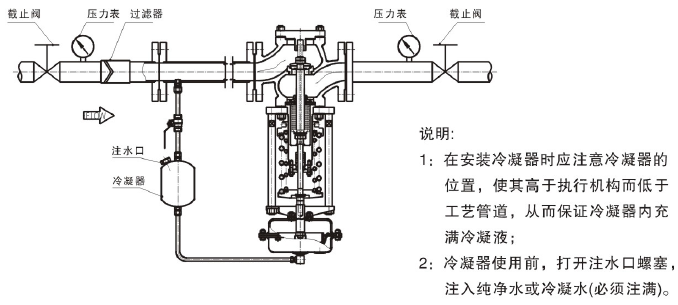

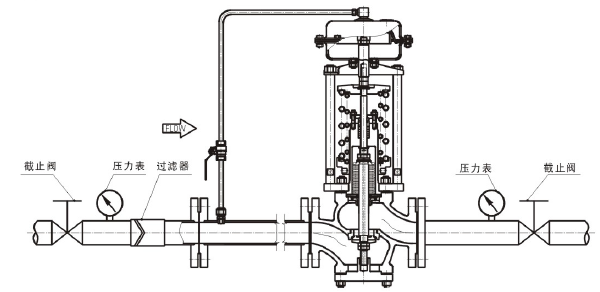

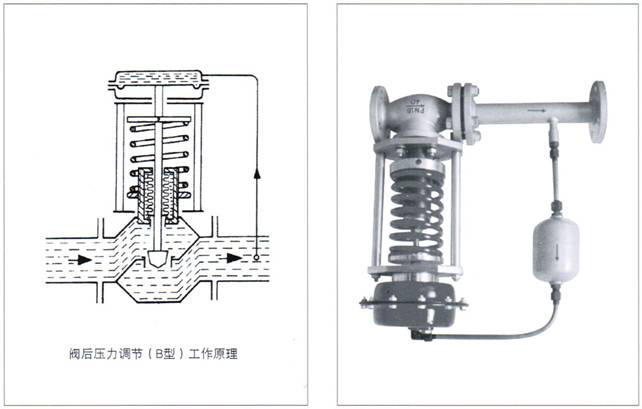

    a、调节蒸汽,阀后压力调节型(应安装冷凝器,建议安装过滤器)

    ZZYP自力式压力调节阀

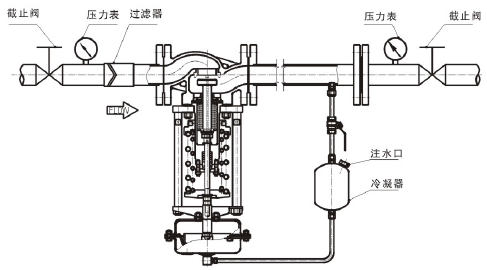

    b、调节蒸汽,阀前压力调节型(应安装冷凝器,建议安装过滤器)

    雷力ZZYP自力式压力调节阀

     c、调节气体,阀后压力调节型(冷凝器可不安装)

    雷力自力式压力调节阀好用

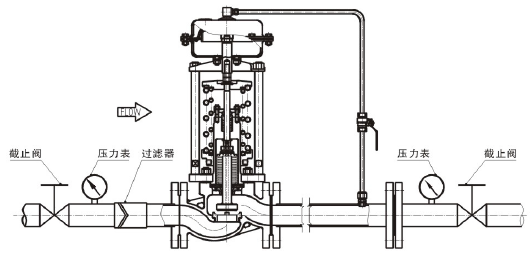

     d、调节气体,阀前压力调节型(冷凝器可不安装)

    雷力自力式压力调节阀好用

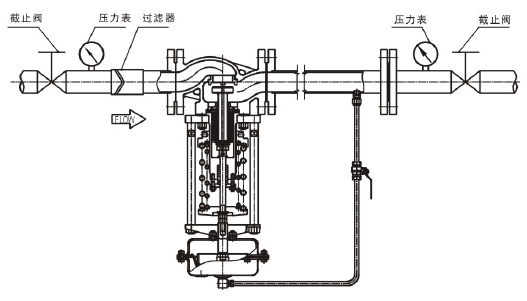

     e、调节液体,阀后压力调节型(对于非清洁液体,建议安装过滤器)

    ZZYP自力式压力调节阀好用

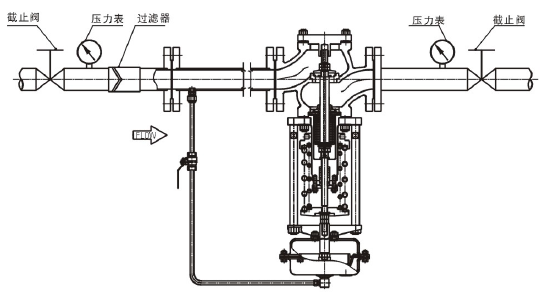

    f、调节液体,阀前压力调节型(对于非清洁液体,建议安装过滤器)

    ZZYP自力式压力调节阀好用

    外形尺寸及重量


    ZZYP自力式压力调节阀好用
    ZZYP自力式压力调节阀好用
