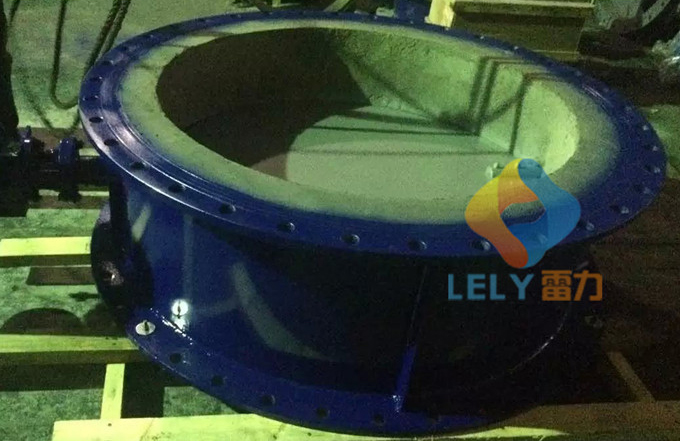

  高温电动蝶阀在高炉送风系统中的应用

  高炉送风系统是由汽轮机带动轴流压缩机 压缩机吸入大气中的空气,然后从压缩机出来的空气经过几道阀门和热风炉送往高炉。应用在这里的阀门有止回阀和电动蝶阀。由于这里温度较高, 电动蝶阀的密封成了突出的问题。为了满足重庆钢铁公司高炉送风系统的需要,我们研制了高温气体密封式电动蝶阀

  以往的蝶阀一般最高使用温度为80℃ ,采用橡胶等弹性材料,依靠弹性变形达到密封。该阀门为高温型式的阀门,最高使用温度为350度。由于橡胶的耐热性较差,耐热性能较好的氟橡胶的使用温度也只能达到250度。为此,我们选用了金属—— 金属的硬密封,并选用了双偏心结构(图)。此种结构有愈关愈紧的特点,阀体密封圈和蝶板密封圈皆做成弹性的。这样,阀门关闭后,依靠阀体密封圈和蝶板密封圈的弹性变形及双偏 L、结构愈关愈紧的特点使阀门达到密封。此阀的蝶板采用桁架式结构.具有刚性好.流通面积大,流阻小等优点。阀体采用短系列,焊接结构,开关灵活,结构紧凑,重量轻。

  根据阀门的使用环境,阀轴采用2Cr13不锈钢触造。疑有强度高、变形小、寿命长、耐温性能好等优点。蝶板、阀体采用碳钢焊接而成,体积小,重量轻。轴套采用耐高温、自润滑的碳石墨材料,摩擦系数小,蝶板密封圈和阀体密封圈采用具有硬度差的铝青铜zQAL9—4和不锈钢2Crl3配合,加工精度高,具有自磨削作用,使用摩擦力小,寿命长。

  阀门装配后.应该进行密封压力试验。由于我们无大口径气体试验设备,未做高温气体密封试验,只对DN1000的电动蝶阀进行常温水压试验。试验结果,阀门的泄漏量甚小,满足GB4981的要求,达到了设计要求。为了确切的掌握该阀门的密封性能,根据相似理论,生产制造出DN250的蝶阀,该阀的各部分尺寸参数都按模拟比1/4的关系与DN]000阀相关。制造后,对DN250的蝶阀进行各种性能试验。结果,试验阀在接近介质实际使用温度250c时,漏量基本上为零,其他性能也均达到设计要求。
