H41H直通升降式_卧式止回阀

H41H直通升降式_卧式止回阀

产品分类: 手动脱硝阀门系列
直通升降式止回阀H41H是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流,...

订购热线:0512-50339210

        H41H直通升降式止回阀或叫卧式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、或背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流,防止泵及驱动电动机反转,以及容器介质的泄放等。

        止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构形式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。

        法兰升降式止回阀(分H41卧式、H42立式)密封副匹配先进合理,阀瓣、阀座密封面采用铁基合金,或司太立(Stellite)钴基硬质合金堆焊而成,也可将阀板覆上橡胶。H41型适用于水平管道上安装,H42型适用于立式管道安装。 耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长

    项目名称
    采用标准
    设计制造验收 GB/T12235
    阀门结构长度

    GB12221-1989

    阀门法兰连接 GB9113-2000
    阀门检验 GB/T13927-1992
    阀门标志 GB12220-1989

    产品名称
    法兰升降式止回阀(卧式、直通式)
    连接形式
    法兰式
    公称通径
    DN15~DN300
    公称压力
    PN10/PN16/PN25
    试验压力

    壳体试验:公称压力×1.5倍
    密封试验:公称压力×1.1倍
    低压密封试验:0.1MPa

    外表喷涂
    不锈钢本体
    适用温度
    硬密封:≤350℃;软密封:≤80℃
    适用介质

    水、蒸汽、油品、醋酸、硝酸等腐蚀性介质、强氧化性介质

    零件名称
    可选材料
    阀体

    不锈钢304、不锈钢316、不锈钢316L、铸钢(WCB)

    阀盖

    不锈钢304、不锈钢316、不锈钢316L、铸钢(WCB)

    阀板

    不锈钢304、不锈钢316、不锈钢316L、铸钢或衬胶(J)

    垫片
    不锈钢石墨缠绕垫、PTFE

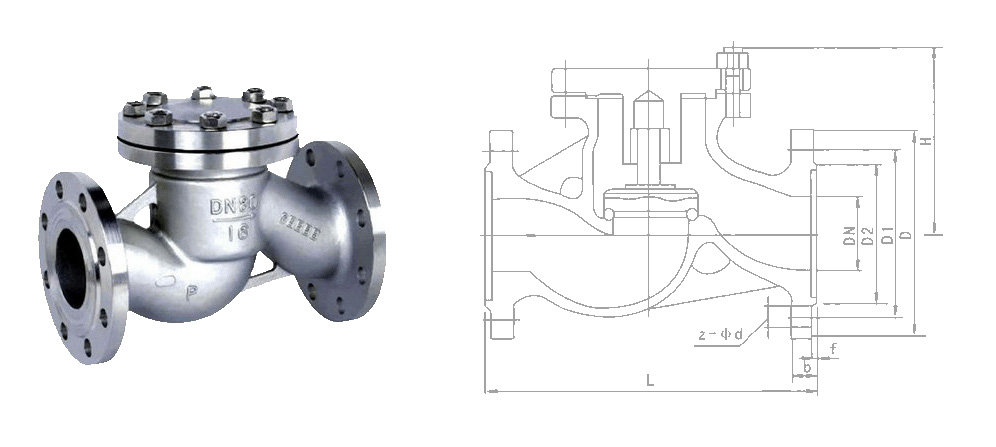

    H41W/H卧式止回阀外形尺寸

    H41H直通升降式_卧式止回阀

    规格
    英寸
    L
    D
    D1
    D2
    z-Φd
    b-f
    H
    mm
    in
    PN16
    PN25
    PN16
    PN25
    PN16
    PN25
    PN16
    PN25
    PN16
    PN25
    DN15
    1/2"
    130
    95
    65
    45
    4-14
    14-2
    16-2
    90
    DN20
    3/4"
    150
    105
    75
    55
    4-14
    14-2
    16-2
    105
    DN25
    1"
    160
    115
    85
    65
    4-14
    14-2
    16-2
    115
    DN32
    1.2"
    180
    135
    100
    78
    4-18
    16-2
    18-2
    120
    DN40
    1.5"
    200
    145
    110
    85
    4-18
    16-3
    18-3
    130
    DN50
    2"
    230
    160
    125
    100
    4-18
    18-3
    20-3
    140
    DN65
    2.5"
    290
    180
    145
    120
    4-18
    8-18
    18-3
    22-3
    150
    DN80
    3"
    310
    195
    160
    135
    8-18
    20-3
    22-3
    170
    DN100
    4"
    350
    215
    230
    180
    190
    155
    160
    8-18
    8-22
    20-3
    24-3
    185
    DN125
    5"
    400
    245
    270
    210
    220
    185
    188
    8-18
    8-26
    22-3
    28-3
    195
    DN150
    6"
    480
    280
    300
    240
    250
    210
    218
    8-22
    8-26
    24-3
    30-3
    225
    DN200
    8"
    600
    335
    360
    295
    310
    265
    278
    12-22
    12-26
    26-3
    36-3
    250
    DN250
    10"
    650
    405
    425
    355
    370
    320
    335
    12-25
    12-30
    30-3
    36-3
    270
    DN300
    12"
    750
    460
    485
    410
    430
    375
    390
    12-25
    16-30
    30-3
    40-4
    300



     1、H41阀门适用于水平管道上安装,且阀板密封面应与地面垂直。H42阀门适用于竖直管道上安装。

     2、介质流动方向应与阀体上方向指示箭头一致。
