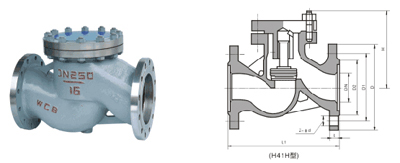

H41W卧式止回阀
产品分类： 手动脱硝阀门系列
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、或背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流，防止泵
订购热线：0512-50339210
H41W卧式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、或背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流，防止泵及驱动电动机反转，以及容器介质的泄放等。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构形式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。
法兰升降式止回阀(分H41卧式、H42立式）密封副匹配先进合理，阀瓣、阀座密封面采用铁基合金，或司太立（Stellite）钴基硬质合金堆焊而成，也可将阀板覆上橡胶。H41型适用于水平管道上安装，H42型适用于立式管道安装。 耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
|
型号
|
H41H-16C~100
|
H41Y-16C~100
|
H41W-16P~100
|
|
|
工作压力（MPa）
|
1.6~10.0
|
|||
|
适用温度（℃）
|
≤425
|
≤150
|
||
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
||
|
材料
|
阀体、阀盖
|
碳钢
|
铬镍钛不锈钢
|
|
|
密封面
|
堆焊铬不锈钢
|
堆焊硬质合金
|
铬镍钛不锈钢
|
|
|
垫片
|
钢带石墨参缠绕
|
聚四氟乙烯
|
||
| 称通径 | 主要外形尺寸和连接尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I | |||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
| 32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
| H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I | |||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
