Q41F-16P不锈钢法兰球阀

Q41F-16P不锈钢法兰球阀

产品分类: 手动脱硝阀门系列
产品描述 Q41F-16P不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑,易...

订购热线:0512-50339210

    Q41F-16P不锈钢法兰球阀

    产品描述

         Q41F-16P不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑,易于操作和维修。球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

         不锈钢球阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

         球阀阀体可以是整体的,也可以是组合式的。 本类阀门在管道中一般应当水平安装。不锈钢球阀分类:不锈钢气动球阀,不锈钢电动球阀,不锈钢手动球阀。不锈钢球阀材质分为304,316,321不锈钢球阀。

    产品特点

    1. 流体阻力小,其阻力系数与同长度的管段相等。
    2. 结构简单、体积小、重量轻。
    3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
    4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
    6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

    产品展示

    (下组图片为 Q641F气动法兰球阀 阀体:不锈钢)

    Q41F-16P不锈钢法兰球阀

    发货现场

    (下组图片为 Q641F气动法兰球阀 阀体:不锈钢)

    Q41F-16P不锈钢法兰球阀 Q41F-16P不锈钢法兰球阀 Q41F-16P不锈钢法兰球阀

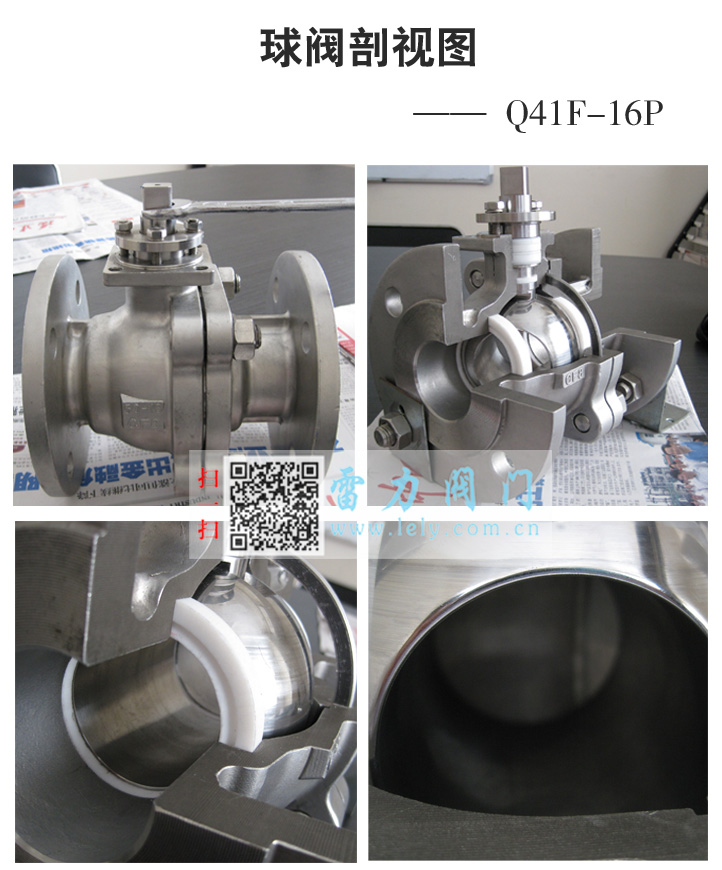

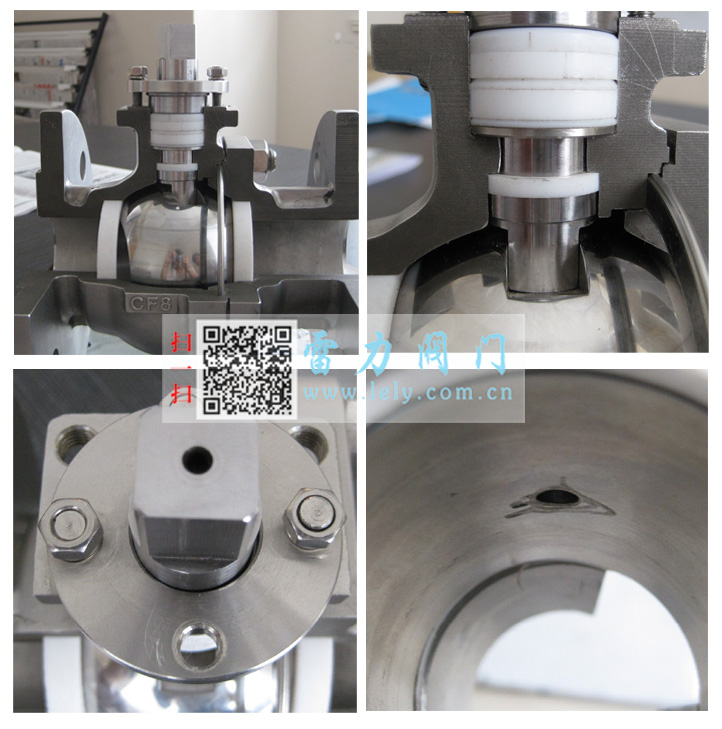

    解剖图鉴赏

    Q41F-16P不锈钢法兰球阀

    Q41F-16P不锈钢法兰球阀

    工作原理

    球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
    球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
    球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。

    性能参数


    型号
    Q41F-16C
    Q41F-25C
    Q41F-16P
    Q41F-25P
    工作压力(MPa)
    1.6~2.5
    适用温度(℃)
    ≤180
    适用介质
    水、蒸汽、油品
    弱腐蚀性介质
    材料
    阀体、阀盖
    碳素钢铸钢
    铬镍系不锈钢
    球体、阀杆
    铬/铬镍/铬镍钼系不锈钢
    铬镍系不锈钢
    密封圈
    柔性石墨垫圈/316+柔性石墨垫圈
    填料
    聚四氟乙烯


    外形尺寸

    PN1.6MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 165 180 200 220 250 280 320 360 400
    H 59 63 75 85 95 107 142 152 178 252 272 342
    W 130 130 160 180 230 230 400 400 650 1050 1050 1410
    Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

    PN2.5MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 165 180 200 220 250 320 400 400 550
    H 59 63 75 97 107 142 152 178 252 272 342 345
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

    PN4.0MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 130 140 150 180 200 220 250 280 320 400 400 400
    H 59 63 75 85 95 107 142 152 178 252 272 342
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
    Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

    PN6.4MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 165 190 216 229 241 292 330 356 432 508 559 660
    H 59 63 75 97 107 142 152 178 252 272 305 398
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
    Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

    PN10MPa 主要连接尺寸及重量

    公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
    L 165 190 216 229 241 292 330 356 432 508 559 660
    H 59 63 75 97 107 142 152 178 252 272 305 398
    W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
    Wt(Kg) 6.5 7 10 15 18 25 32 46 75


    安装注意事项


    1、操作前须确认管路和阀已被冲洗过。
    2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。

           3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

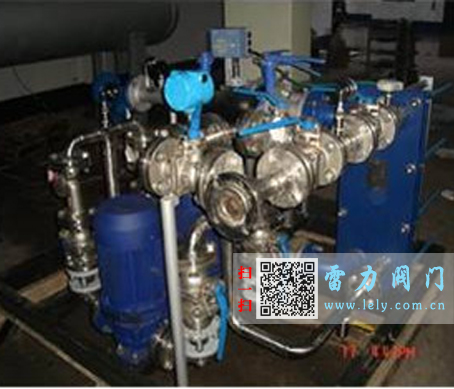

    案例剪影

      Q41F-16P不锈钢法兰球阀 Q41F-16P不锈钢法兰球阀
