D341F46/PO型全衬氟蝶阀

产品分类：脱硝系统阀门系列

雷力阀门的 D341F46 衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0~90之间，旋转到90时，阀门则牌全开状态。 D34...

订购热线：0512-50339210

产品详情

雷力阀门的D341F46全衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

D341F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件，衬氟蝶阀其密封形式多采用密封结构，密封材料为聚四氟乙烯等。可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。驱动方式可分为：手动、电动、气动；连接方式可分为：法兰和对夹。

D341F46全衬氟蝶阀的结构特点：

①体积小、重量轻、操作轻巧、便于安装、维修。

②密封性能优良可靠、零泄漏,使用寿命长。

③流量特性趋于直线,调节性能优。

④结构简单,开关迅速,90°旋转启闭。

⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑦更换零件衬里材质可适用于各种介质。

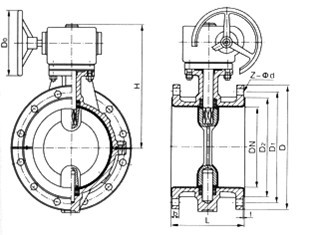

D341F46全衬氟蝶阀结构简图：

D341F46/PO型全衬氟蝶阀

D341F46全衬氟蝶阀型号说明：

手动	D41F4/P (半衬)	蜗轮传动	D341F4/P (半衬)
	D41F46/P (半衬)		D341F46/P (半衬)
	D41F4 (全衬 )		D341F4 (全衬)
	D41F46 (全衬 )		D341F46 (全衬)
气动	D641F4/P (半衬)	电动	D941F4/P (半衬)
	D641F46/P (半衬)		D941F46/P (半衬)
	D641F4 (全衬)		D941F4 (全衬)
	D641F46 (全衬)		D941F46 (全衬)

D341F46全衬氟蝶阀采用标准：

遵循规范	STANDARD
设计与制造	GB 12238(中线)
结构长度	GB 12221(短系列)
法兰尺寸	JB78/JB79(或按合同要求)
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

D341F46全衬氟蝶阀零部件可选材料：

序号	零件名称	灰铸铁	碳钢	不锈钢		超代碳不锈钢
序号	零件名称	Z	C	P	R	Pl	RL
1	上、下阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(锻)	CF8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni9Tl	1Cr18Ni12M02Tl	00Cr18Ni1O	00Cr17Ni14M02
4	衬里层/阀座	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃)
5	0型圈	FPM(氟橡胶)
6	弹性条 (垫)	Si(硅橡胶)
7	调节定位座	OCr18Ni9	OCr18Ni9	1Cr18Ni9Tl	1r18Ni12M02Tl	00Cr18Ni1O	00Cr18Ni1 4M02
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	OCr18Ni9	0Cr18Ni9	OCr18Ni9
1 0	手柄涡轮	ZLl01(铸造铝合金)铸铁

D341F46全衬氟蝶阀外形尺寸：

公称通径	标准值								参考值
DN（mm）	L	D	D1	D2		f	b	Z-Φd	W	Do	H	WT(Kg)
DN（mm）	PN1.0MPa
40	106	145	110	85	3	18		4-Φ18	160		140	10
50	108	160	125	100	3	20		4-Φ18	200		160	12
65	112	180	145	120	3	20		4-Φ18	250		165	14
80	114	195	160	135	3	22		4-Φ18	250		170	16
100	127	215	180	155	3	22		8-Φ18	300		180	18
125	140	245	210	185	3	24		8-Φ18	300		275	20
150	140	280	240	210	3	24		8-Φ23		200	295	38
200	152	335	295	265	3	26		8-Φ23		200	320	74
250	250	390	350	320	3	28		12-Φ23		240	385	105
300	270	440	400	368	3	28		12-Φ23		240	390	142
350	290	500	460	428	4	30		16-Φ23		240	460	179
400	310	565	515	482	4	32		16-Φ25		280	510	220
450	330	615	565	532	4	32		20-Φ25		280	540	268
500	350	380	620	585	4	34		20-Φ25		320	570	378
600	390	780	725	685	4	36		20-Φ30		320	660	608
700	430	895	840	800	5	40		24-Φ30		360	710	1050
800	470	1010	950	905	5	44		24-Φ34		360	780	1320
900	510	1110	1050	1005	5	46		28-Φ34		380	885	1795
1000	550	1220	1160	1115	5	50		28-Φ34		400	990	1900
PN1.6MPa
40	106	145	110	85		3	18	4-Φ18	200		140	10
50	108	160	125	100		3	20	4-Φ48	200		160	12
65	112	180	145	120		3	20	4-Φ18	250		165	13
80	114	195	160	135		3	22	8-Φ18	250		170	14
100	127	215	180	155		3	24	8-Φ18	300		180	16
125	140	245	210	185		3	26	8-Φ18	300		275	18
150	140	280	240	210		3	28	8-Φ23		200	295	42
200	152	335	295	265		3	30	12-Φ23		200	320	78
250	250	405	355	320		3	32	12-Φ25		240	385	120
300	270	460	410	375		4	34	12-Φ25		240	390	145
350	290	520	470	435		4	38	16-Φ25		240	460	202
400	310	580	525	485		4	40	16-Φ30		280	510	235
450	330	640	585	545		4	44	20-Φ30		280	540	368
500	350	705	650	608		4	46	20-Φ34		320	570	420
600	390	840	770	718		5	54	24-Φ41		320	660	750
700	430	910	840	788		5	54	24-Φ41		360	710	1028
800	470	1020	950	898		5	54	24-Φ41		380	780	1690
900	510	1120	1050	998		5	54	28-Φ41		400	885	1815
1000	550	1255	1170	1110		5	60	28-Φ48		500	990	2050
