ZDLQ、ZDLX型电子式电动三通调节阀

产品分类：电动脱硝阀门系列

ZDLQ、ZDLX型电子式电动三通调节阀是由3610L系列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入讯号及电源可控制运...

订购热线：0512-50339210

产品详情

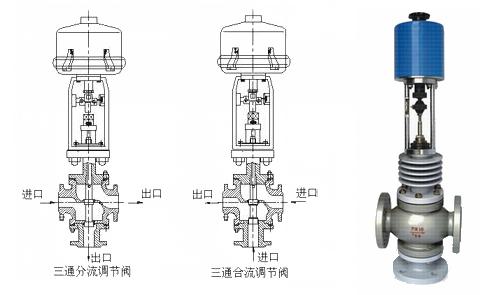

ZDLQ、ZDLX型电子式电动三通调节阀是由3610L系列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入讯号及电源可控制运转，连线简单。调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。

调节结构技术参数

公称通径DN	合流	25	32	40	50	65	80	100	125	150	200	250	300
公称通径DN	合流						80	100	125	150	200	250	300
阀座通径DN		26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
额定流量系数	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力PN		1.6、4.0、6.4
行程mm		16		25		40			60			100
配用电动执行机构型号		361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性		直线Linear
可调比		30:01:00
法兰尺寸		铸铁法兰按JB78-59铸钢法兰按JB79-59
法兰形式		法兰密封面形式按
阀体材质		WCB

执行机构技术参数

型号	额定输出力N	速度mm	技术参数
361LSA-08	800	4.2	电源Power：AC220V 50Hz 输入信号Input signal：DC4-20mA DC1-5V 输出开关信号The opening of the output signal： DA4-20mA 上盖防护等级：相当IP55 隔爆标志：ExdHBT4
361LSA-20	2000	2.1
361LSB-30	3000	3.5
361LSB-50	5000	1.7
361LSC-65	6500	2.8
361LSC-99	10000	2
361LXA-08	800	4.2
361LXA-20	2000	2.1
361LXB-30	3000	3.5
361LXB-50	5000	1.7

性能指标

项目			技能技术指标
基本误差			±2.5
回差			2.5
死区			1.0
始终点偏差	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定流量系数误差			2.5

允许误差

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300
允许压差PN	0.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

外形尺寸

公称通径	L			行程	D	H
	PN					PN			常温	中温
	1.6	4.0	6.4			1.6	4.0	6.4	常温	中温
25	185	190	200	16	225	145	150	160	555	707
32	200	210	210	16	225	150	160	170	561	709
40	220	230	235	25	225	160	170	180	660	812
50	250	255	265	25	225	180	190	200	675	827
65	275	285	295	40	255	210	220	220	863	1027
80	300	310	320	40	255	220	230	240	868	1032
100	350	355	370	40	255	245	250	260	872	1036
125	410	425	440	60	255	295	300	300	905	1120
150	450	460	475	60	255	310	320	320	920	1135
200	550	560	570	60	255	370	380	380	950	1165
250	640	660	670	100	415	465	474	474	1203	1440
300	740	760	770	100	415	580	585	585	1265	1502

三通分流调节阀外形尺寸表

公称通径	L			行程	D	L			H	质量
	PN					PN				PN
	1.6	4.0	6.4			1.6	4.0	6.4		4	6.4
80	300	310	320	40	255	240	240	250	885	78	98
100	350	355	370	40	255	265	265	275	897	93	118
125	410	425	440	60	255	255	310	320	931	155.5	172.5
150	450	460	475	60	255	255	330	340	945	207.5	323.5
200	550	560	570	60	255	255	390	400	979	384.5	412.5
250	640	660	670	100	415	415	530	540	1268	627	659
300	740	760	770	100	415	415	605	612	1294	780	819
