D341X法兰橡胶软密封蝶阀

D341X法兰橡胶软密封蝶阀

产品分类: 脱硝系统阀门系列
D341X法兰软密封衬胶蝶阀的产品概述: 雷力阀门 的 D 341X 法兰软密封衬胶蝶阀 ,适用于温度120℃,公称压力1.6MPa ,综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点,填补了偏心法兰蝶...

订购热线:0512-50339210

    D341X法兰软密封衬胶蝶阀的产品概述:

       雷力阀门D341X法兰软密封衬胶蝶阀,适用于温度≤120℃,公称压力≤1.6MPa,综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点,填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。D341X法兰软密封衬胶蝶阀阀体内腔过流部分采用硫化衬胶设计,阀体阀座结合为一整体,具有良好的密封性能。

       法兰式中线软密封衬胶蝶阀可广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,D341X法兰软密封衬胶蝶阀具有良好的调节和截流性能。

    D341X法兰软密封衬胶蝶阀的产品特点:

    1、D341X法兰软密封蝶阀可用于管端作放空阀用,性能可靠
    2、法兰软密封蝶阀的阀座、阀体有机地结合为一体,使阀门具有较长的使用寿命

    3、D341X法兰软密封衬胶蝶阀的轴板无销连接、结构紧凑,法兰连接,安装便捷
    4、法兰软密封蝶阀90°启闭,蜗轮传动,操作扭矩小
    5、D341X法兰软密封衬胶蝶阀双向密封,性能优良,零件加工性能优越
    6、流量特性趋于直线,调节性能好

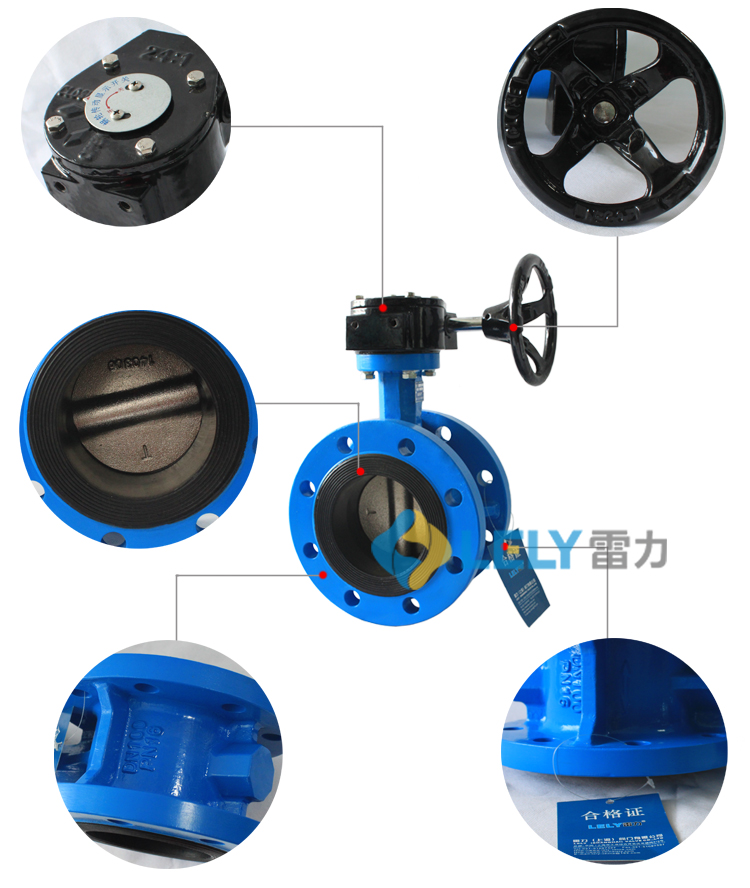

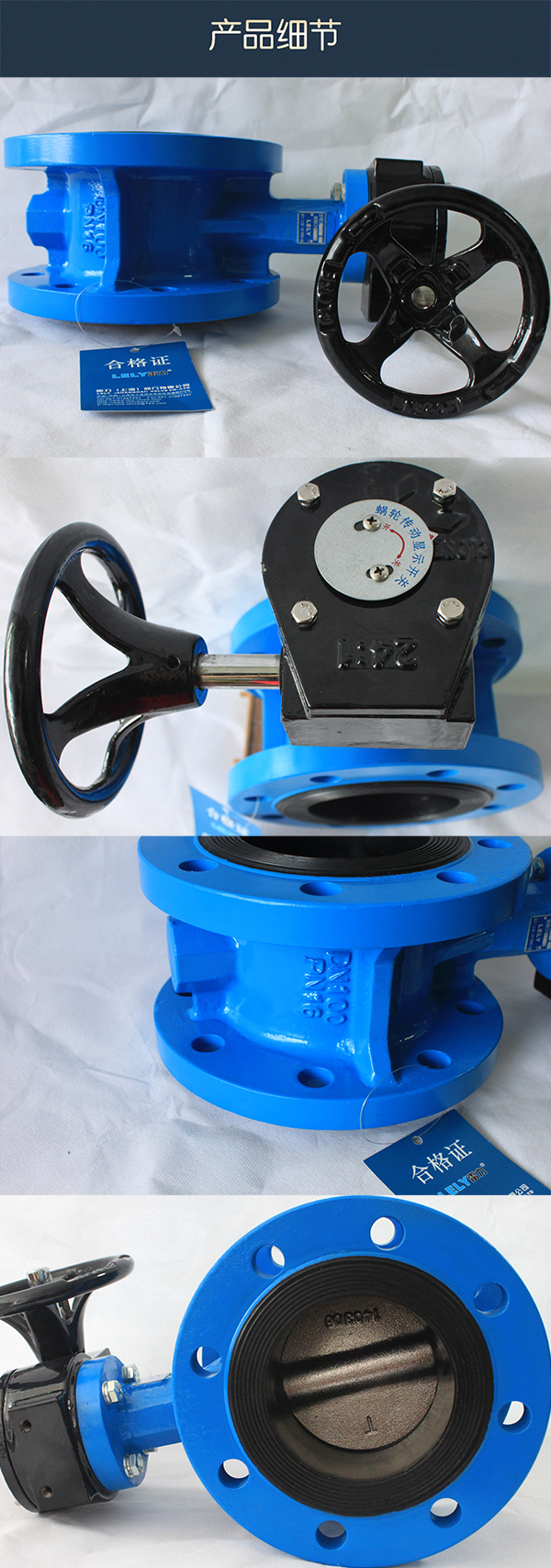

    D341X法兰橡胶软密封蝶阀

    D341X法兰橡胶软密封蝶阀



    D341X法兰软密封衬胶蝶阀的采用标准:

     项目名称  采用标准
     设计制造验收  GB12238-1989
     阀门结构长度  GB12221-2005
     阀门法兰连接  GB9113-2000
     阀门检验    GB/T13927-1992
     阀门标志  GB12220-1989

    D341X法兰软密封衬胶蝶阀的性能参数:

    产品名称
     法兰式蜗轮中线蝶阀
    连接形式
     法兰式
    公称通径
     DN50~DN1000
    公称压力
     PN10/PN16
    试验压力
     壳体试验:公称压力×1.5倍
     密封试验:公称压力×1.1倍
    外表喷涂
     喷漆
    驱动形式
     蜗轮减速器
    适用温度
     -30℃~180℃
    适用介质
     水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

    D341X法兰软密封衬胶蝶阀零部件可选材料:

    零件名称
    可选材料
    阀体
    球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)
    阀板
     球铁覆尼龙(N)、球铁包胶(J)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
    阀座
     乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM  耐磨EPDM
    阀轴
    不锈钢416SS  不锈钢316SS  不锈钢304SS  碳钢45#镀镍磷
    驱动
    铸铁蜗轮减速器   铸铝蜗轮减速器



    D341X法兰软密封衬胶蝶阀外形尺寸:

    ● 单级蜗轮双法兰蝶阀外形尺寸 DN50-DN400

    D341X法兰橡胶软密封蝶阀



    规格
    ΦD1
    n-Φ
    ΦD2
    ΦD3
    L
    H
    H1
    H2
    L1
    L2
    B-f
    Φd
    mm
    in
    PN10
    PN16
    PN10
    PN16
    PN10
    PN16
    DN50
    2"
    125
    4-18
    165
    102
    108
    203
    120
    65
    195
    165
    20-3
    145
    DN65
    2.5"
    145
    4-18
    185
    122
    112
    223
    130
    65
    195
    165
    20-3
    145
    DN80
    3"
    160
    4-18
    8-18
    200
    132
    114
    245
    145
    65
    195
    165
    22-3
    145
    DN100
    4"
    180
    8-18
    220
    158
    127
    269
    155
    65
    195
    165
    24-3
    145
    DN125
    5"
    210
    8-18
    250
    184
    140
    295
    170
    65
    195
    165
    26-3
    145
    DN150
    6"
    240
    8-22
    285
    212
    140
    333
    190
    65
    195
    165
    26-3
    145
    DN200
    8"
    295
    8-22
    12-22
    340
    268
    152
    375
    205
    80
    287
    270
    26-3
    280
    DN250
    10"
    350
    355
    12-22
    12-26
    395
    405
    320
    165
    433
    235
    80
    287
    270
    28-3
    280
    DN300
    12"
    400
    410
    12-22
    12-26
    445
    460
    370
    178
    503
    280
    80
    300
    380
    28-4
    280
    DN350
    14"
    460
    470
    16-22
    16-26
    505
    520
    430
    190
    589
    310
    80
    300
    380
    30-4
    280
    DN400
    16"
    515
    525
    16-26
    16-30
    565
    580
    482
    216
    640
    340
    103
    450
    450
    32-4
    400



    ● 双级蜗轮双法兰蝶阀外形尺寸 DN450-DN1000

    D341X法兰橡胶软密封蝶阀



     规格
    ΦD1
    n-Φ
    ΦD2
    ΦD3
    L
    H
    H1
    H2
    L1
    L2
    B-f
    Φd
    mm
    in
    PN10
    PN16
    PN10
    PN16
    PN10
    PN16
    DN450
    18"
    565
    585
    20-26
    20-30
    615
    640
    545
    222
    720
    375
    172
    480
    490
    32-4
    300
    DN500
    20"
    620
    650
    20-26
    20-33
    670
    715
    609
    229
    785
    430
    172
    480
    490
    34-4
    300
    DN600
    24"
    725
    770
    20-30
    20-37
    780
    840
    720
    267
    910
    500
    210
    480
    490
    36-5
    300
    DN700
    28"
    840
    24-30
    24-37
    895
    910
    800
    292
    1038
    560
    290
    640
    660
    40-5
    400
    DN800
    32"
    950
    24-34
    24-40
    1015
    1025
    905
    318
    1149
    620
    290
    640
    660
    44-5
    400
    DN900
    36"
    1050
    28-34
    28-40
    1115
    1125
    1001
    330
    1249
    665
    360
    750
    860
    46-5
    300
    DN1000
    40"
    1160
    1170
    28-37
    28-43
    1230
    1255
    1112
    410
    1392
    735
    410
    850
    900
    46-5
    300



    1、管道对夹法兰标准必须与蝶阀标准相符;

    2、使用安装前应检查使用条件是否与本蝶阀性能相符;

    3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;

    4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;

    5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;

    6、蝶阀不得安装于管道拐角处,不允许倒立安装;

    7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;

    8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;

    9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
