D71F46型全衬氟蝶阀
雷力阀门的D71F46衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
D71F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件，衬氟蝶阀已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。衬氟蝶阀其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。
衬氟蝶阀的驱动方式可分为：手动、电动、气动；
衬氟蝶阀的连接方式可分为：法兰和对夹。

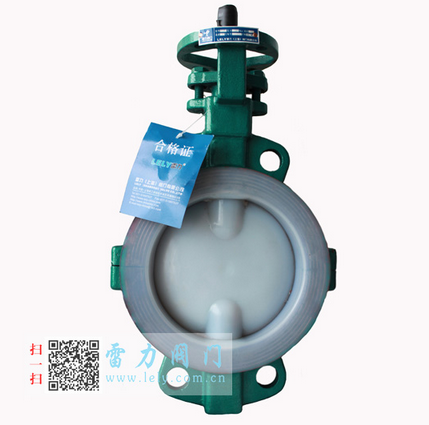

下图为雷力阀门的D71F46衬氟蝶阀展示图，连接方式：对夹
下组图片为雷力阀门小编莉莉拍摄的D71F46对夹衬氟蝶阀：
|
手动
|
D71F4/P (半衬 ) |
蜗轮传动
|
D371F4/P （半衬 ） |
| D71F46/P (半衬 ) | D371F46/P （半衬） | ||
| D71F4 ( 全衬 ) | D371F4 （全衬 ） | ||
| D71F46 （全衬 ） | D371F46 （全衬） | ||
|
气动
|
D671F4/P （半衬 ） |
电动
|
D971F4/P (半衬) |
| D671F46/P （半衬） | D971F46/P (半衬) | ||
| D671F4 （全衬） | D971F4 (全衬) | ||
| D671F46 （全衬 ） | D971F46 (全衬 ) |
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB 12238(中线) |
|
结构长度 |
GB 12221(短系列) |
|
法兰尺寸 |
JB78/JB79(或按合同要求) |
|
压力试验 |
GB/T 13927 |
|
标 志 |
GB 12220 |
|
供 货 |
GB/T12252 |
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超代碳不锈钢 |
||
|
Z |
C |
P |
R |
Pl |
RL |
||
|
1 |
上、下阀体 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
35(锻) |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
蝶板轴 |
1Cr13 |
2Cr13 |
1Cr18Ni9Tl |
1Cr18Ni12M02Tl |
00Cr18Ni1O |
00Cr17Ni14M02 |
|
4 |
衬里层/阀座 |
PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃) |
|||||
|
5 |
0型圈 |
FPM(氟橡胶) |
|||||
|
6 |
弹性条 (垫) |
Si(硅橡胶) |
|||||
|
7 |
调节定位座 |
OCr18Ni9 |
OCr18Ni9 |
1Cr18Ni9Tl |
1r18Ni12M02Tl |
00Cr18Ni1O |
00Cr18Ni1 4M02 |
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
OCr18Ni9 |
0Cr18Ni9 |
OCr18Ni9 |
|
1 0 |
手柄涡轮 |
ZLl01(铸造铝合金)铸铁 |
|||||
|
公称通径
|
标准值
|
参考值
|
|||||||||
|
DN (mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z一φd
|
D0
|
H
|
重量(kg)
|
|
PNl.0MPa
|
|||||||||||
|
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
3
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
145
|
4
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
155
|
6
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
250
|
165
|
8
|
|
1OO
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
250
|
180
|
12
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
203
|
18
|
|
150
|
6
|
56
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
300
|
225
|
28
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200*
|
275
|
56
|
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
200*
|
315
|
72
|
|
300
|
12
|
78
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240*
|
348
|
88
|
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
240*
|
415
|
120
|
|
400
|
16
|
102
|
565
|
51 5
|
482
|
4
|
32
|
16-φ25
|
280*
|
460
|
145
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
280*
|
500
|
165
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
320*
|
530
|
195
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
320*
|
610
|
268
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
20-φ30
|
360*
|
675
|
320
|
|
800
|
32
|
190
|
101O
|
950
|
905
|
5
|
44
|
24-φ34
|
360*
|
805
|
395
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380*
|
995
|
450
|
|
1OOO
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400*
|
1170
|
680
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
400*
|
1295
|
825
|
|
PNl.6MPa
|
|||||||||||
|
40
|
11/2
|
33
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
4
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
150
|
5
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
7
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
170
|
10
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
185
|
14
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
210
|
22
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200*
|
230
|
32
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200*
|
285
|
66
|
|
250
|
10
|
68
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
325
|
80
|
|
300
|
12
|
78
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
240*
|
360
|
94
|
|
350
|
14
|
78
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
280*
|
430
|
125
|
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
280*
|
475
|
150
|
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
320*
|
525
|
172
|
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320*
|
565
|
225
|
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
360*
|
620
|
290
|
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
360*
|
686
|
330
|
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
380*
|
815
|
425
|
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400。
|
1010
|
495
|
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
400。
|
1185
|
710
|
