三通球阀的分类标准
当前位置:雷力阀门 > 雷力百科 >

三通球阀的分类标准

文章出处:雷力阀门 浏览次数:  次 发表时间:2016-12-29 09:18 【

  三通球阀是一种三通道的回转型球阀,三通球阀的阀芯有L型、T型和Y型三种,可以满足不同的生产工艺要求,三通球阀可以根据需要,任何一个管道都可以作为入口或出口。L型三通球阀能实现对三条管道中的两条管道中介质流向进行切换,也能使相互垂直的两个通道连接或关闭;T型三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流;Y型三通球阀有相互成120°角和成135°角两种,根据需要可实现对介质流向切换,它比相互垂直的两个通道三通球阀流阻更小。

三通蝶阀的分类标准

  电动三通球阀用于工业控制系统中,它由电子式电动执行机构和三通球阀组成,电动执行机构是三通球阀的驱动装置,当工作电源通电时,电动执行机构从0~90度回转,使三通球阀由关(开)的位置到开(关)的位置,达到对管道内介质实现流通(切断)满足不同的工艺要求。电动三通球阀有三种型式,阀芯有L型、T型和Y型,可实现三种不同的控制要求。三通球阀一般采用两阀座结构,如流向图A所示两种工况,选用两阀座L型结构(即Q44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即Q45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。



三通球阀

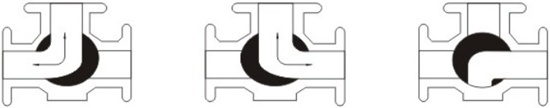

  三通L型球阀,能有两个方向处于导通状态,球体1/4周转,切断、导通介质两个方向互换。

  流向图A(Q44型)

三通球阀

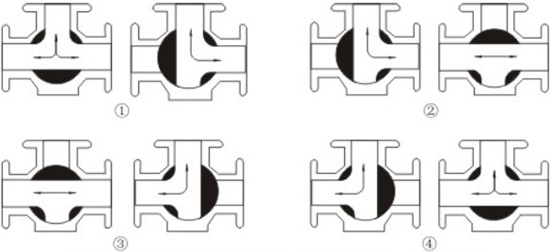

  三通T型球阀,可以有三个或两个方向同时处在导通状态,球体1/4周转,切断、导通介质。

  流向图B(Q45型)
