衬氟闸阀Z41F46/PO型|耐腐蚀闸阀

衬氟闸阀Z41F46/PO型|耐腐蚀闸阀

产品分类: 脱硫系统阀门系列
Z41F46/PO型衬氟闸阀的产品概述:雷力阀门的衬氟闸阀 是阀门的一种。型号:Z41F46/PO,衬氟闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能...

订购热线:0512-50339210

    产品概述

    Z41F46/PO型衬氟闸阀产品概述:

       雷力阀门的衬氟闸阀是阀门的一种。型号:Z41F46/PO衬氟闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面, 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50,介质温度不高时为 2°52' 。

       楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。

    型号说明

    Z41F46/PO型衬氟闸阀型号说明:

    基本型号
    Z41F4 (明杆)
    Z641F4(明杆)
    Z41F46(明杆) Z641F46(明杆)
    Z45F4 (暗杆) Z645F4(暗杆)
    Z45F46(暗杆)
    Z645F46(暗杆)
    Z9B41F4(防爆型、明杆) Z945F4(暗杆)
    Z9B41F46(防爆型、明杆) Z945F46(暗杆)

    采用标准

    Z41F46/PO型衬氟闸阀采用标准:

    遵循规范
    STANDARD
    结构长度
    GBl 2221
    法兰尺寸
    JB/T79-94、GB391131~26
    压力试验
    GBl3927-92
    公称压力
    10、16、2.5MPa
    驱动方式
    手动、电动、气动等操作方式



    零部件材料

    Z41F46/PO型衬氟闸阀零部件材料:

    零件名称 精铸球墨铸铁 碳钢                不锈钢
    QT
    C
        P    R    PL    RL
    阀体、阀盖、阀瓣
    QT400
    WCB
    CF8
     CF8M
    CF3
     CF3M
    内衬材料 FEP(F46)PTFEF4)、PFA(可溶性聚四氟乙烯)PO(聚烯烃)PE(超高分子量聚乙烯)
    螺栓     35
    35
    1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
    螺母     45
    45
    0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

    结构简图

    Z41F46/PO型衬氟闸阀结构简图:

    衬氟闸阀Z41F46/PO型|耐腐蚀闸阀



    外形尺寸


    公称压力 公称通径 尺寸(mm)
    PN(MPa) DN(mm) L D D1 D2 f b Z-d Do H 重量(kg)
    PN 25 127 115 85 65 2 16 4月14日 140 - 9
    1.OMPa 32 140 135 100 78 3 16 4月18日 140 - 10.5
      40 165 145 110 85 3 17 4月18日 160 - 12
      50 178 160 125 100 3 18 4月18日 160 295 15.5
      65 190 180 145 120 3 20 4月18日 200 335 19
      80 203 195 160 135 3 22 4月18日 240 402 29
      100 229 215 180 155 3 22 8月18日 240 455 38
      125 254 245 210 185 3 24 8月18日 280 605 61
      150 267 280 240 210 3 24 8月23日 320 690 82
      200 292 335 295 265 3 26 8月23日 360 727 115
      250 330 390 350 320 4 28 12月23日 400 970 165
      300 356 440 400 368 4 28 12月23日 400 1135 220
    PN 25 127 115 85 65 2 16 4月14日 140 - 9
    1.6MPa 32 140 135 100 78 3 16 4月18日 140 - 1O.5
      40 165 145 110 85 3 17 4月18日 160 - 12
      50 178 160 125 100 3 18 4月18日 160 295 15.5
      65 190 180 145 120 3 20 4月18日 200 335 19
      80 203 195 160 135 3 22 8月18日 240 402 29
      100 229 215 180 155 3 24 8月18日 240 455 38
      125 254 245 210 185 3 26 8月18日 280 605 61
      150 267 280 240 210 3 28 8月23日 320 690 82
      200 292 335 295 265 3 30 12月23日 360 727 115
      250 330 405 355 320 4 30 12月25日 400 970 165
      300 356 460 410 375 4 30 12月25日 400 1135 220
    PN 25 165 115 85 65 2 16 4月14日 140   11
    2.5MPa
      32 178 135 100 78 3 18 4月18日 140   12.5

      40 190 145 110 85 3 18 4月18日 160   15

      50 216 160 125 100 3 20 4月18日 160 295 19.5
      65 241 180 145 120 3 22 8月18日 200 335 24
      80 283 195 160 135 3 22 8月18日 240 402 35
      100 305 230 190 160 3 24 8月23日 240 455 44
      125 381 270 220 188 3 28 8月25日 280 605 66
      150 403 300 250 218 3 30 8月25日 320 690 87
      200 419 360 310 278 3 34 12月25日 360 727 126
      250 457 425 370 332 4 36 12月30日 400 970 185
      300 502 485 430 390 4 40 16-30 400 1135 239

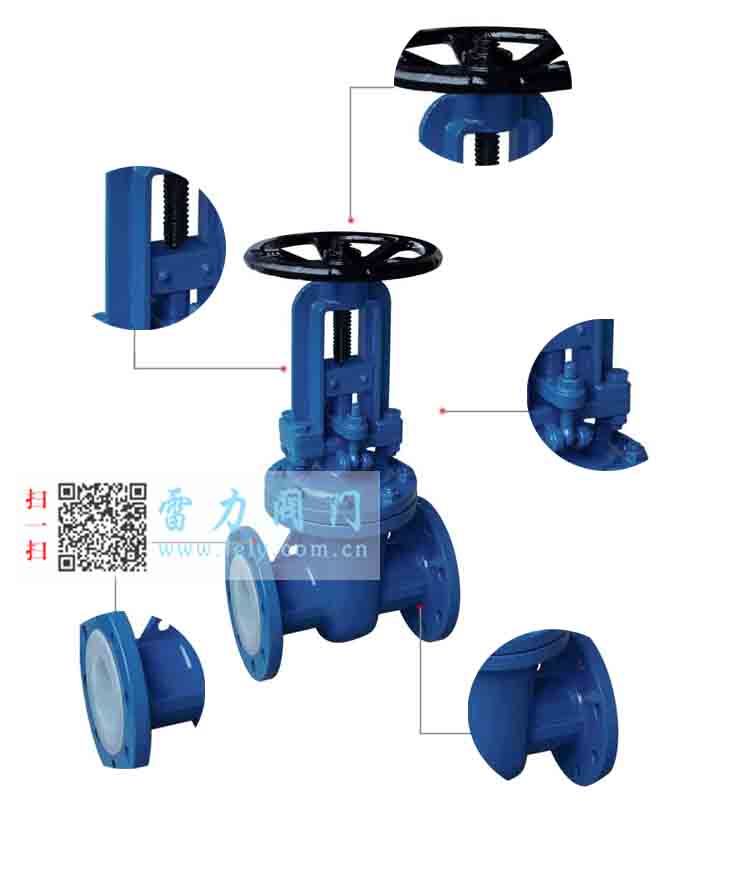

    产品细节展示


    衬氟闸阀Z41F46/PO型|耐腐蚀闸阀

    此文关键字:衬氟闸阀,耐腐蚀闸阀,Z41F46/PO衬氟闸阀
