法兰全衬氟蝶阀D341F46/PO型

法兰全衬氟蝶阀D341F46/PO型

产品分类: 脱硫系统阀门系列
雷力阀门的D341F46全衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0~90之间,旋转到90时,阀门则牌全开状态。D341F46衬氟蝶阀...

订购热线:0512-50339210



        雷力阀门D341F46衬氟蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

          D341F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件,衬氟蝶阀其密封形式多采用密封结构,密封材料为聚四氟乙烯等。可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。驱动方式可分为:手动、电动、气动;连接方式可分为:法兰和对夹。

    D341F46衬氟蝶阀的结构特点:

    ①体积小、重量轻、操作轻巧、便于安装、维修。

    ②密封性能优良可靠、零泄漏,使用寿命长。

    ③流量特性趋于直线,调节性能 优。

    ④结构简单,开关迅速,90°旋转启闭。

    ⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

    ⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

    ⑦更换零件衬里材质可适用于各种介质。

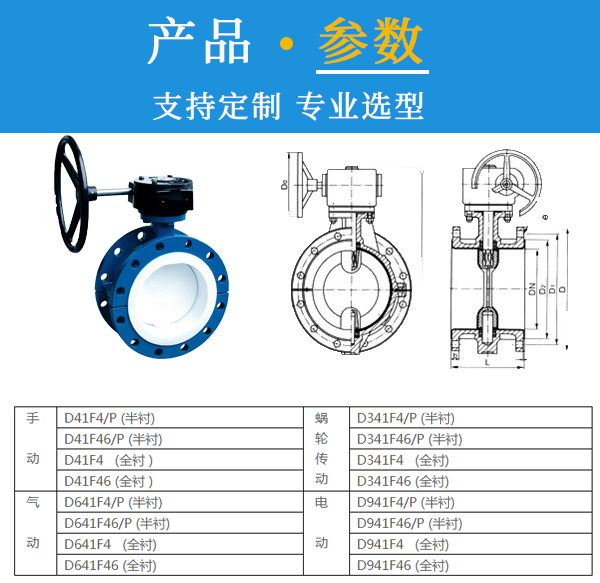

    D341F46衬氟蝶阀结构简图:

    法兰全衬氟蝶阀D341F46/PO型    法兰全衬氟蝶阀D341F46/PO型

    D341F46衬氟蝶阀型号说明:




    D41F4/P (半衬)
    蜗轮
    D341F4/P (半衬)
    D41F46/P (半衬) D341F46/P (半衬)
    D41F4   (全衬 ) D341F4   (全衬)
    D41F46 (全衬 ) D341F46 (全衬)

    D641F4/P (半衬)

    D941F4/P (半衬)
    D641F46/P (半衬) D941F46/P (半衬)
    D641F4   (全衬) D941F4   (全衬)
    D641F46 (全衬) D941F46 (全衬)



    D341F46衬氟蝶阀采用标准:



    遵循规范

    STANDARD

    设计与制造

    GB 12238(中线)

    结构长度

    GB 12221(短系列)

    法兰尺寸

    JB78/JB79(或按合同要求)

    压力试验

    GB/T 13927

    标 志

    GB 12220

    供 货

    GB/T12252



    D341F46衬氟蝶阀零部件可选材料:

    序号

    零件名称

    灰铸铁

    碳钢

    不锈钢

    超代碳不锈钢

    Z

    C

    P

    R

    Pl

    RL

    1

    上、下阀体

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    蝶板

    WCB

    35(锻)

    CF8

    CF8M

    CF3

    CF3M

    3

    蝶板轴

    1Cr13

    2Cr13

    1Cr18Ni9Tl

    1Cr18Ni12M02Tl

    00Cr18Ni1O

    00Cr17Ni14M02

    4

    衬里层/阀座

    PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烃)

    5

    0型圈

    FPM(氟橡胶)

    6

    弹性条 (垫)

    Si(硅橡胶)

    7

    调节定位座

    OCr18Ni9

    OCr18Ni9

    1Cr18Ni9Tl

    1r18Ni12M02Tl

    00Cr18Ni1O

    00Cr18Ni1 4M02

    8

    螺栓

    35

    35

    1Cr17Ni2

    1Cr17Ni2

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    9

    螺母

    45

    45

    0Cr18Ni9

    OCr18Ni9

    0Cr18Ni9

    OCr18Ni9

    1 0

    手柄涡轮

    ZLl01(铸造铝合金)铸铁



    D341F46衬氟蝶阀外形尺寸:

    公称通径

    标准值

    参考值

    DN(mm)

    L

    D

    D1

    D2

    f

    b

    Z-Φd

    W

    Do

    H

    WT(Kg)

    PN1.0MPa

    40

    106

    145

    110

    85

    3

    18

    4-Φ18

    160



    140

    10

    50

    108

    160

    125

    100

    3

    20

    4-Φ18

    200



    160

    12

    65

    112

    180

    145

    120

    3

    20

    4-Φ18

    250



    165

    14

    80

    114

    195

    160

    135

    3

    22

    4-Φ18

    250



    170

    16

    100

    127

    215

    180

    155

    3

    22

    8-Φ18

    300



    180

    18

    125

    140

    245

    210

    185

    3

    24

    8-Φ18

    300



    275

    20

    150

    140

    280

    240

    210

    3

    24

    8-Φ23



    200

    295

    38

    200

    152

    335

    295

    265

    3

    26

    8-Φ23



    200

    320

    74

    250

    250

    390

    350

    320

    3

    28

    12-Φ23



    240

    385

    105

    300

    270

    440

    400

    368

    3

    28

    12-Φ23



    240

    390

    142

    350

    290

    500

    460

    428

    4

    30

    16-Φ23



    240

    460

    179

    400

    310

    565

    515

    482

    4

    32

    16-Φ25



    280

    510

    220

    450

    330

    615

    565

    532

    4

    32

    20-Φ25



    280

    540

    268

    500

    350

    380

    620

    585

    4

    34

    20-Φ25



    320

    570

    378

    600

    390

    780

    725

    685

    4

    36

    20-Φ30



    320

    660

    608

    700

    430

    895

    840

    800

    5

    40

    24-Φ30



    360

    710

    1050

    800

    470

    1010

    950

    905

    5

    44

    24-Φ34



    360

    780

    1320

    900

    510

    1110

    1050

    1005

    5

    46

    28-Φ34



    380

    885

    1795

    1000

    550

    1220

    1160

    1115

    5

    50

    28-Φ34



    400

    990

    1900

    PN1.6MPa

    40

    106

    145

    110

    85

    3

    18

    4-Φ18

    200



    140

    10

    50

    108

    160

    125

    100

    3

    20

    4-Φ48

    200



    160

    12

    65

    112

    180

    145

    120

    3

    20

    4-Φ18

    250



    165

    13

    80

    114

    195

    160

    135

    3

    22

    8-Φ18

    250



    170

    14

    100

    127

    215

    180

    155

    3

    24

    8-Φ18

    300



    180

    16

    125

    140

    245

    210

    185

    3

    26

    8-Φ18

    300



    275

    18

    150

    140

    280

    240

    210

    3

    28

    8-Φ23



    200

    295

    42

    200

    152

    335

    295

    265

    3

    30

    12-Φ23



    200

    320

    78

    250

    250

    405

    355

    320

    3

    32

    12-Φ25



    240

    385

    120

    300

    270

    460

    410

    375

    4

    34

    12-Φ25



    240

    390

    145

    350

    290

    520

    470

    435

    4

    38

    16-Φ25



    240

    460

    202

    400

    310

    580

    525

    485

    4

    40

    16-Φ30



    280

    510

    235

    450

    330

    640

    585

    545

    4

    44

    20-Φ30



    280

    540

    368

    500

    350

    705

    650

    608

    4

    46

    20-Φ34



    320

    570

    420

    600

    390

    840

    770

    718

    5

    54

    24-Φ41



    320

    660

    750

    700

    430

    910

    840

    788

    5

    54

    24-Φ41



    360

    710

    1028

    800

    470

    1020

    950

    898

    5

    54

    24-Φ41



    380

    780

    1690

    900

    510

    1120

    1050

    998

    5

    54

    28-Φ41



    400

    885

    1815

    1000

    550

    1255

    1170

    1110

    5

    60

    28-Φ48



    500

    990

    2050
