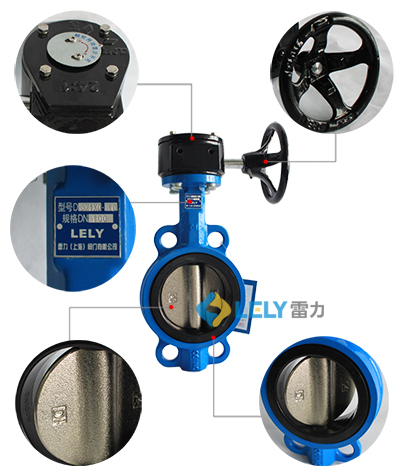

D371X型涡轮对夹软密封蝶阀

D371X型涡轮对夹软密封蝶阀

产品分类: 脱硝系统阀门系列
雷力阀门 主打产品之一的 对夹软密封蝶阀 的型号是:D71X、D371X, 对夹软蝶阀的特点是: 结构简单,体积小、重量轻。旋转手柄90,即可轻松启闭阀门,并可保持阀门停留在需要的开启...

订购热线:0512-50339210


         雷力阀门主打产品之一的对夹软密封蝶阀的型号是:D71X、D371X,对夹软蝶阀的特点是:结构简单,体积小、重量轻。旋转手柄90°,即可轻松启闭阀门,并可保持阀门停留在需要的开启角度上。


    ● 选择不同零部件材质,可适用于多种介质
    ● 表面环氧树脂涂层,防腐、美观

    ● 轴板无销连接、结构轻便,运输、安装、维修方便
    ● 90°启闭,开关迅速。操作扭矩小,省力轻巧
    ● 软密封、零泄漏,使用寿命长

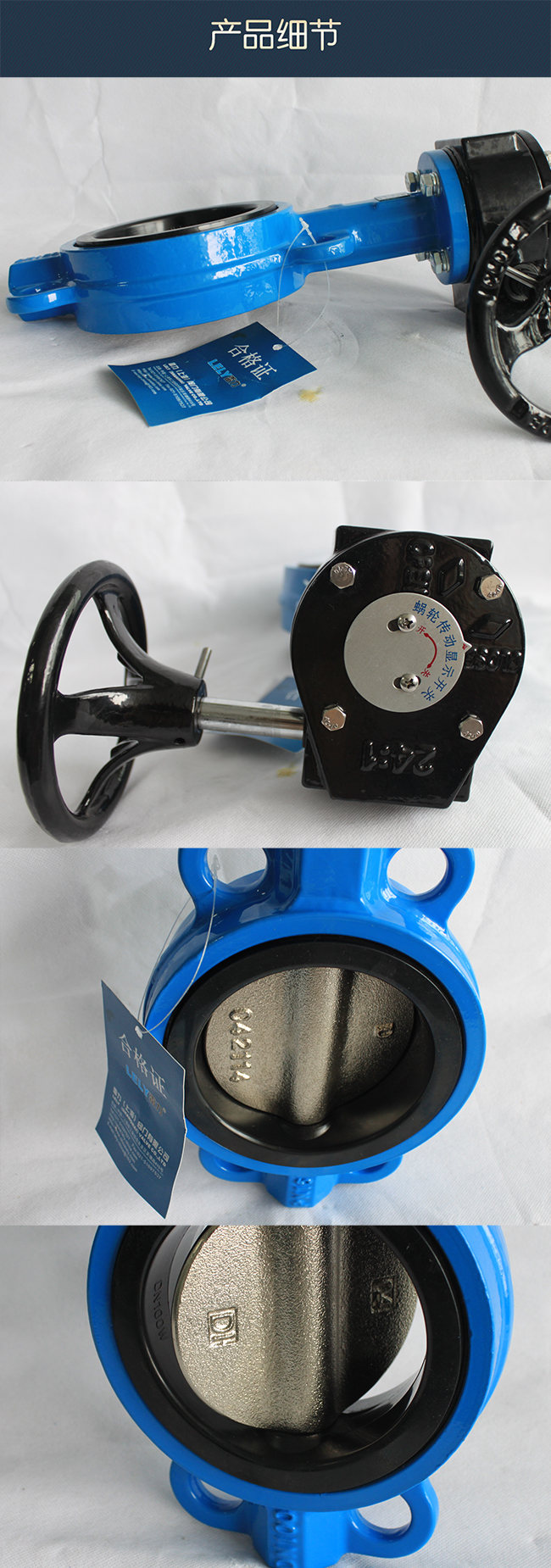

    D371X型涡轮对夹软密封蝶阀

    D371X型涡轮对夹软密封蝶阀

    下组图片为D71X对夹软密封蝶阀发货图片,驱动方式:手柄,阀体:碳钢

    D71X对夹软密封蝶阀 D71X对夹软密封蝶阀 D71X对夹软密封蝶阀

    项目名称
    采用标准
    可选标准
     设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
     阀门结构长度  GB12221-1989   ISO5752-1988
     阀门法兰连接  GB9113-2000  ANSI.B16.5、ISO7005、JIS B2238、2239
     阀门检验    GB/T13927-1992     ISO/DIN5208-1987
     阀门标志  GB12220-1989   ISO05209-1987
    产品名称 对夹式手柄中线蝶阀
    连接形式 对夹式
    公称通径 DN40~DN150
    公称压力 PN10/PN16
    试验压力

    壳体试验:公称压力×1.5倍
    密封试验:公称压力×1.1倍

    外表喷涂 环氧树脂涂层
    驱动形式 流线型铝手柄 或 高强度玛钢手柄
    适用温度 -30℃~180℃
    适用介质 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

    零件名称
    可选材料
    阀体
    球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)
    阀板
    球铁覆尼龙(N)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
    阀座
    乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM  耐磨EPDM
    阀轴
    不锈钢416SS  不锈钢316SS  不锈钢304SS  碳钢45#镀镍磷
    驱动
    铝手柄   玛钢手柄

    1、管道对夹法兰标准必须与蝶阀标准相符,对夹连接法兰建议使用蝶阀专用法兰;

    2、使用安装前应检查使用条件是否与本蝶阀性能相符;

    3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;

    4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;

    5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;

    6、蝶阀不得安装于管道拐角处,不允许倒立安装;

    7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;

    8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;

    9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。



    中线蝶阀安装位置示意图

    D371X型涡轮对夹软密封蝶阀

    D371X型涡轮对夹软密封蝶阀 D371X型涡轮对夹软密封蝶阀 D371X型涡轮对夹软密封蝶阀
