D71XJ型手动全衬胶蝶阀

D71XJ型手动全衬胶蝶阀

产品分类: 手动脱硫阀门系列
适用型号:D71XJ- PN10/PN16 适用温度: -30℃~180℃ 适用介质: 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等 产品介绍 我们雷力D71XJ型手动全衬胶蝶阀的密封面阀座用的是...

订购热线:0512-50339210

     适用型号:D71XJ-PN10/PN16
     适用温度:-30℃~180℃
     适用介质:水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等



    D71XJ型手动全衬胶蝶阀-脱硫蝶阀

    产品介绍

      我们雷力D71XJ型手动全衬胶蝶阀的密封面阀座用的是橡胶材料,阀板是在金属阀板的基础上衬上橡胶材料。全衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。目前 ,全衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

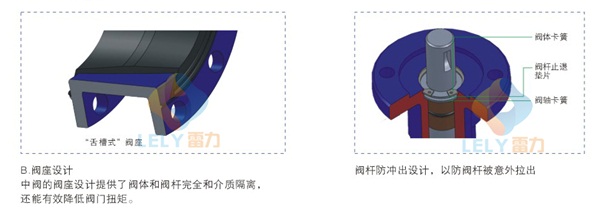

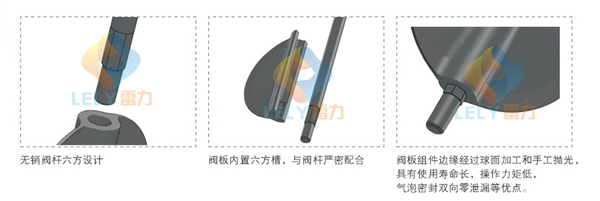

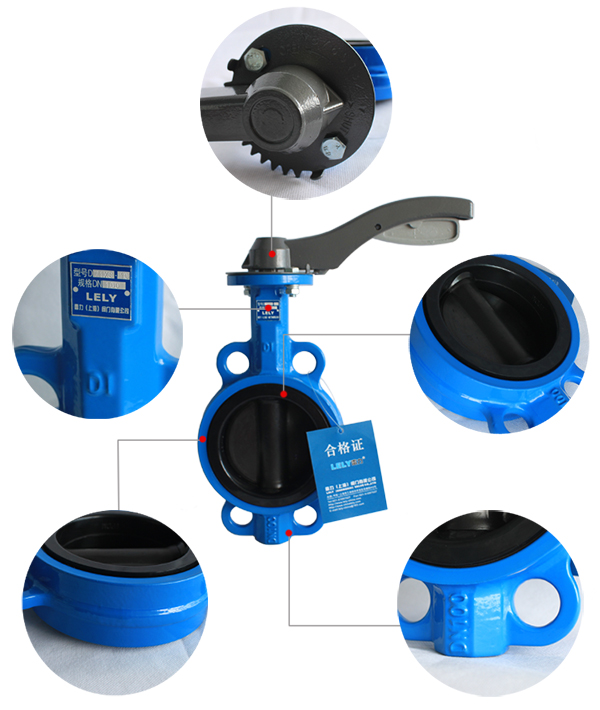

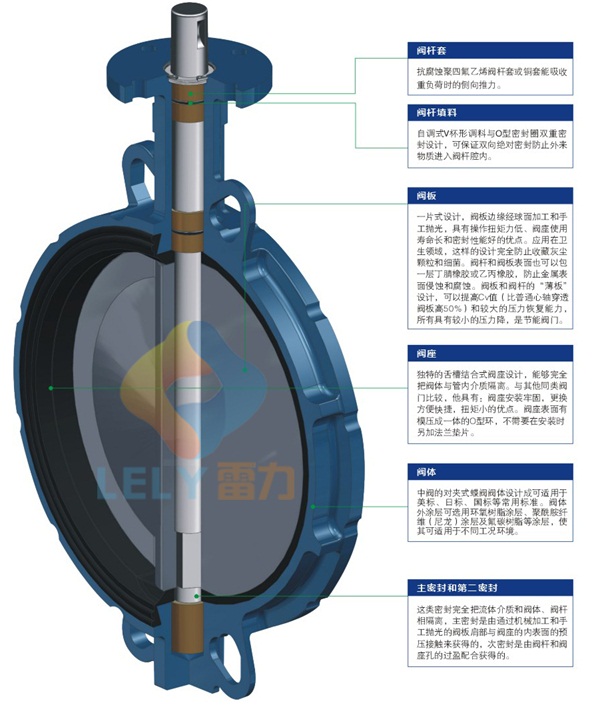

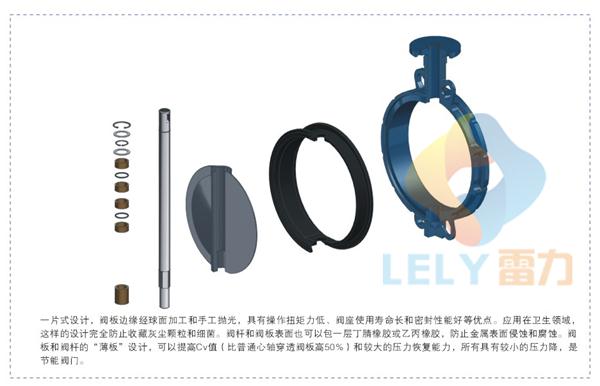

    产品细节

    D71XJ型手动全衬胶蝶阀-脱硫蝶阀

    产品特点


      1、小型轻便,容易拆装及维修,并可有任意位置安装。

      2、结构简单,紧凑,90°回转启闭迅速。

      3、操作扭矩小,省力轻巧。

      4、流量特性趋于直线,调节性能好。

      5、启闭试验次数多达数万次,寿命长。

      6、达到完全密封,气体试验泄漏为零。

      7、选择不同零部件材质,可适用多种介质。

    性能参数

      连接形式:对夹式

      公称通径:DN40~DN150

      公称压力:PN10/PN16

      试验压力壳体试验:公称压力×1.5倍

      密封试验:公称压力×1.1倍

      外表喷涂:环氧树脂涂层

      驱动形式:流线型铝手柄 或 高强度玛钢手柄

      适用温度:-30℃~180℃

      适用介质:水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

      阀体:可选材料为球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M)

      阀板:球铁覆尼龙(N)、球铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)

      阀座:乙丙橡胶(EPDM) 、丁腈橡胶(NBR)、 聚四氟乙烯(PTFE)、氟橡胶 (VITON)、硅橡胶(SEP)、耐热EPDM 耐磨EPDM

      阀轴:不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷

      驱动:铝手柄 玛钢手柄

    安装注意事项

      1、管道对夹法兰标准必须与蝶阀标准相符,对夹连接法兰建议使用蝶阀专用法兰;

      2、使用安装前应检查使用条件是否与本蝶阀性能相符;

      3、安装前应先清理阀门内腔与密封面,不许有污物杂物附着;

      4、阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无需再加密封垫;

      5、本蝶阀可以安装在水平、垂直及任意角度的管道上,并可双向使用;

      6、蝶阀不得安装于管道拐角处,不允许倒立安装;

      7、安装时蝶阀必须处于关闭位置,确保蝶板不与管道法兰等碰撞;

      8、确认法兰焊接无误,蝶阀装上后不允许再焊法兰,以免烫伤橡胶件和防腐覆层;

      9、蝶阀如发生启闭失常,应查明原因,排除故障,不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。

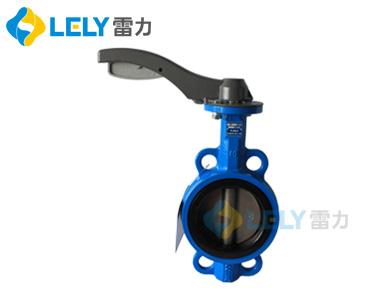

    产品图片

    D71XJ型手动全衬胶蝶阀-脱硫蝶阀

      D71XJ型手动全衬胶蝶阀-脱硫蝶阀

      D71XJ型手动全衬胶蝶阀-脱硫蝶阀
      D71XJ型手动全衬胶蝶阀-脱硫蝶阀

          雷力阀门-只为优质工程!我们雷力阀门严格按照国家GB/T标准生产,我们的1.4529脱硫蝶阀质量好,如果您还对我们的手动脱硫阀门的价格和我们的雷力阀门感兴趣的话,欢迎来电咨询,联系电话:4008-070-073;或者点击立即咨询立即咨询询问我们会为您竭诚服务。
    我们实行的标准表1:
    项目名称
    采用标准
    可选标准
     设计制造验收  GB12238-1989  ISO/DIN10631-1991、API598
     阀门结构长度  GB12221-1989   ISO5752-1988
     阀门法兰连接  GB9113-2000  ANSI.B16.5、ISO7005、JIS B2238、2239
     阀门检验    GB/T13927-1992     ISO/DIN5208-1987
     阀门标志  GB12220-1989   ISO05209-1987

    推荐阅读:D71XS-10C/1.4529手动脱硫蝶阀
