涡轮法兰式通风蝶阀D341W-6C/10C

涡轮法兰式通风蝶阀D341W-6C/10C

产品分类: 手动湿电除尘阀门系列
涡轮法兰式通风蝶阀D341W-6C/10C是雷力通风蝶阀系列之一。采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,可选用碳钢、304不锈钢、2520耐热钢等。驱动方式分为手动、...

订购热线:0512-50339210

      涡轮法兰式通风蝶阀D341W-6C/10C是雷力通风蝶阀系列之一。采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,可选用碳钢、304不锈钢、2520耐热钢等。驱动方式分为手动、电动、气动三种。公称压力0.6-1.0MPa,泄漏率≤0.5-3%(严格按照国家标准执行)。泄漏率的控制可以根据客户定制,采用普通型、后座式、密闭式三种结构。该阀门在脱硫系统中得到广泛应用,可用于原烟气进出口,氧化风机出口等含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

    特结构设计

      1、设计新颖、合理、结构 特,重量轻,启闭迅速。

      2、操作力矩小,操作方便,省力灵活。

      3、采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质。

    适用介质


    适用温度 适用介质
    碳钢≤350℃ 高温烟气、原烟气、净烟气
    310SS≤1000℃


    主要零件材料


    公称通径DN(mm) 50-1200
    公称压力PN(MPa) 0.05 0.25 0.6
    公称压力 强度试验 0.075 0.375 0.9
    (MPa) 密封试验 ≤15%
    材料材料代号 C P R
    主要零件 阀体 WCB 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    蝶板 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
    密封圈 与阀体相同
    填料 氟塑料、柔性石墨
    适用工况 适用介质 煤气、含尘气体、烟道气等
    适用温度 -29℃~425℃ -40℃~200℃
    执行器 型号 GT或AW系列
    气源压力 0.3-0.7MPa
    执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
    GBT/12238 GB12221 GB9115 GB9131 GB13927

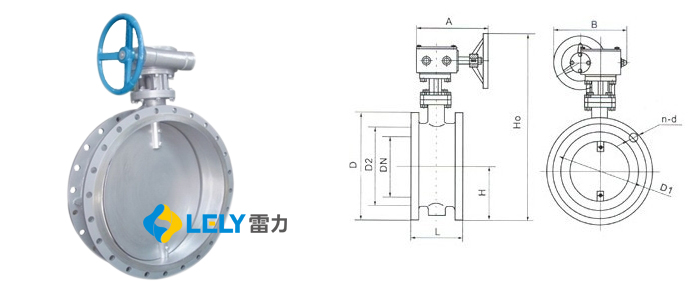

    结构简图


    涡轮法兰式通风蝶阀D341W-6C/10C

    结构尺寸


    公称通径 尺寸(mm) 执行器
    型号
    DN
    (mm)
    L H 0.05MPa和0.25MPa 0.6MPa 仅供参考
      D D1 D2 n-d D D1 D2 n-d
    50 108 70 140 110 88 4-18 140 110 88 4-14 GTD-52
    65 112 80 160 130 108 4-18 160 130 108 4-14 GTD-52
    80 114 95 190 150 124 4-18 190 150 124 4-18 GTD-52
    100 127 105 210 170 144 4-18 210 170 144 4-18 GTD-65
    125 140 120 240 200 174 8-18 240 200 174 8-18 GTD-65
    150 140 132 265 225 199 8-18 265 225 199 8-18 GTD-65
    200 152 160 320 280 254 8-18 320 280 154 8-18 GTD-80
    250 165 187 375 335 309 12-18 375 335 309 12-18 GTD-80
    300 178 220 440 395 363 12-22 440 395 363 12-22 GTD-100
    350 190 245 490 445 413 12-22 490 445 413 12-22 GTD-100
    400 216 270 540 495 463 16-22 540 495 463 16-22 GTD-115
    450 222 297 595 550 518 16-22 595 550 518 16-22 GTD-115
    500 229 322 645 600 568 20-22 645 600 568 20-22 GTD-125
    600 267 377 755 705 667 20-26 755 705 667 20-26 GTD-125
    700 292 430 860 810 772 24-26 860 810 772 24-26 GTD-160
    800 318 487 975 920 878 24-30 975 920 878 24-30 GTD-190
    900 330 537 1075 1020 978 24-30 1075 1020 978 24-30 GTD-210
    1000 410 587 1175 1120 1078 28-30 1175 1120 1078 28-30 GTD-210
    1200 470 687 1375 1320 1280 32-30 1405 1340 1295 32-33 GTD-255

    订货须知

       1、阀门的工作条件有下列情况之一时,用户应在订货前提出:

       (1)、环境温度、温度、海拔与上列条件不符;

       (2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;

       (3)、受霉菌或微生物侵害;

       (4)、装设在有火灾或爆炸危险的场所;

       (5)、遭受剧烈的振动、冲击或颠簸;

       (6)、其他的非正常使用条件。

       2、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。

    执行标准


             法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
             结构长度:GB/T12221-1989
             压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范
