双相不锈钢对夹蝶阀D71XH系列

产品分类：手动湿电除尘阀门系列

D71XH双相不锈钢系列对夹蝶阀为雷力公司研发生产的2507/1.4529对夹蝶阀之一。是专为湿电系统的循环水、排水和碱液设计，结构简单，体积小、重量轻，旋转手柄90，即可轻松启闭...

订购热线：0512-50339210

产品详情

对夹蝶阀D71XH双相不锈钢系列为雷力公司研发生产的2507/1.4529对夹蝶阀之一。是专为湿电系统的循环水、排水和碱液设计，结构简单，体积小、重量轻，旋转手柄90°，即可轻松启闭阀门，并可保持阀门停留在需要的开启角度上。

雷力D71XH系列蝶阀与介质接触部分零件材质的选择方案来自工厂十多年烟气治理应用的经验。充分考虑了湿电系统的循环水、排水、碱液对阀门的腐蚀,磨损,流速,温度等几点要求，保证阀体衬里是只有接触到介质的部件，而其他部件不被氯离子、强腐蚀性液体所腐蚀。因此阀体和阀杆就不需要采用昂贵的合金钢材料，从而大大减少成本。

结构特点

雷力阀门主要的设计特点就是具有国际化的兼容性，同一阀门可以与多数法兰标准所匹配。能兼容ASME 125/150,BS10D和C，BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10，另外阀门设计完全符合IOS5752-table2（短系列）结构长度和ISO5211执行机构连接法兰标准。因此同一款阀门可以满足世界主流不同标准需求。

该系列阀门适用于湿电除尘工艺，适用介质：氯离子、等含颗粒物的腐蚀性介质。可选配驱动装置：手柄、蜗轮、电动开关、电动调节、气动开关、气动调节　　
D71XH双相不锈钢系列对夹蝶阀中的2507或1.4529化学成分中很低的C含量可改善该钢焊接性和降低热处理期间碳化物在晶界的析出倾向，增加晶间耐腐蚀性能，高铬、高钼和较高的氮含量，可以提高耐腐蚀能力，使其有很好的抗甲酸、醋酸、氮化物等均匀腐蚀、耐孔蚀、抗应力腐蚀能力，尤其是氯化物、硫化物中具有高的抗应力腐蚀开裂的能力，因此，可有效地解决长期以来困扰奥氏体不锈钢因局部腐蚀所致的失效问题。通过更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器，可以实现自动与手动双重启闭功能。脱硫蝶阀特的阀座设计完全把阀体与流体介质隔开，与其他同类阀门比较，它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。通径通径大于DN200使用蜗轮驱动，开启更加方便。

特结构设计

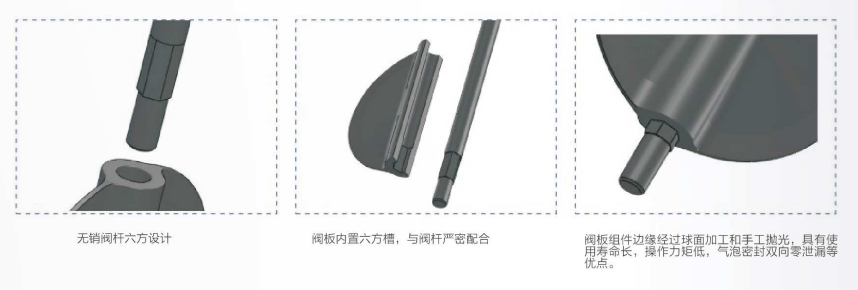

高强度的阀杆贯穿阀板，并用六方设计的卡位来驱动阀板，此为雷力有的设计特点。这样的设计使阀杆能避免与管线内的流体接触。常规的蝶阀采用有销钉的连接，通常会导致阀板泄露、腐蚀和易晃动。阀板销钉由于磨损和腐蚀通常需要复杂的工具来拆卸，然而雷力人设计的阀门拆卸只需要取出卡簧再把阀杆从阀板中拔出即可。由于没有凸出物影响流量，无销蝶阀的Cv值比其他同类产品都要高。

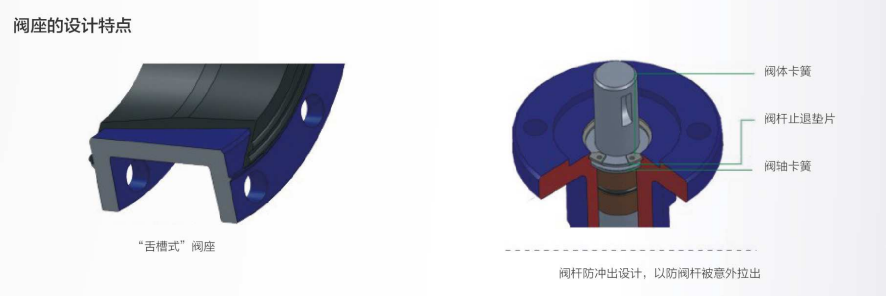

阀座及阀杆设计

阀门安装顶部法兰满足ISO5211国际标准，可直接按照手动操作机构、气动操作机构和电动操作机构。所有阀门加长是阀颈，满足至少50mm的管线保温要求。由于标准化的设计理念，所有执行机构包括手柄、蜗轮、电动、气动都可以直接安装在雷力的软密封蝶阀上而且无需支架。现场安装简易，操作方便。

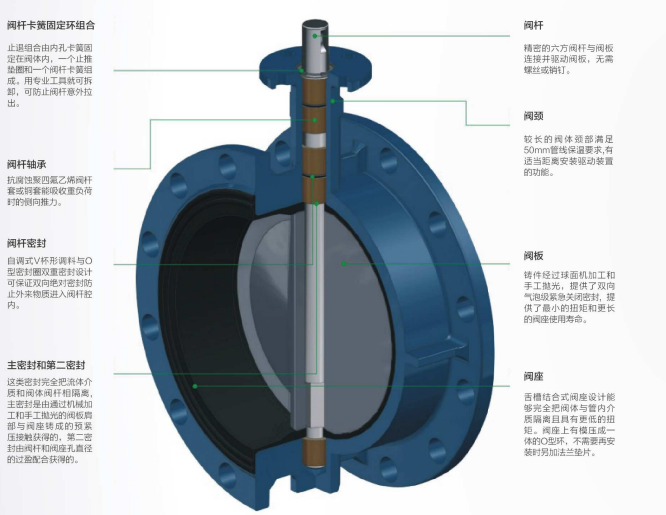

对夹式软密封蝶阀分解图

包括我国在内，目前世界上应用广的是“石灰（石灰石）—石膏”湿法脱硫技术。这一工艺系统中，涉及多种腐蚀介质，且含颗粒物料，对设备产生强烈的腐蚀和磨损。因此对阀门的材料和结构形式有特殊要求。上世纪80年代后期，我国在大规模引进国外脱硫技术时，进口蝶阀的阀体采用三元乙丙橡胶衬里，蝶板及阀杆等采用哈氏合金材料，因其价格昂贵，目前已有越来越多的用户采用双相不锈钢的蝶板，双相不锈钢综合了奥氏体不锈钢和铁素铁不锈钢的特点，把奥氏体不锈钢的优良韧性和焊接性，与铁素体不锈钢的高强度和耐氯化物应力腐蚀性能结合到一起，并在80年代后期作为可焊的结构材料得到迅速发展，已成为不锈钢中重要的一类，与其它类型不锈钢相比，具有以下特点：
1、含钼双向不锈钢在低应力下有良好的耐氯化物应力腐蚀性能，可取代在此介质条件下易发生应力腐蚀破裂的奥氏体18-8型不锈钢；
2、含钼双向不锈钢具有良好的耐点蚀性能，当抗点蚀当量（PRE）相同时，双向不锈钢与奥氏体不锈钢的临界点蚀电位相近。含18%Gr的双向不锈钢的耐点蚀性能与AISI 316L相当。含25%Cr的，尤其是含氮的高铬双向不锈钢的耐点蚀和缝隙腐蚀性能超过了 AISI 316L；
3、有良好的耐腐蚀疲劳和磨损性能；
4、可焊性能好，焊后不需热处理，焊接接头有良好的耐蚀性；
5、与哈氏合金相比，其价格低得多。钢号铬(Cr) 镍(Ni) 钼(Mo) 氮(N) 碳(C) 254SMO 20 18 6.1 0.2 0.02 UNS N08367 20.5 20 6.2 0.22 926(1.4529) 20 25 6.0 0.2 0.02 这是一类低碳高钼含氮的奥氏体不锈钢。此类钢的突出特点是在氯化物环境中具有优异的耐腐蚀性能，包括耐点腐蚀、缝隙腐蚀、应力腐蚀和一般腐蚀的性能，同时在很多还原性酸介质中耐腐蚀也很好。另外，该类钢中由于氮含量高，因此具有比常用奧氏体不锈钢更高的强度。该钢种主要用于海水设备，纸浆和造纸工业中的漂白设备，烟气脱硫系统中的阀门构件，以及处理与输送含卤族化合物介质的容器和管线。这几种超级奥氏体不锈钢，总的来说，性能相近。随着含镍(Ni)量增加，性能略有提高，但价格也随之增加。根据用户的选用，超级奥氏体不锈钢的阀门，我公司也可以供货。

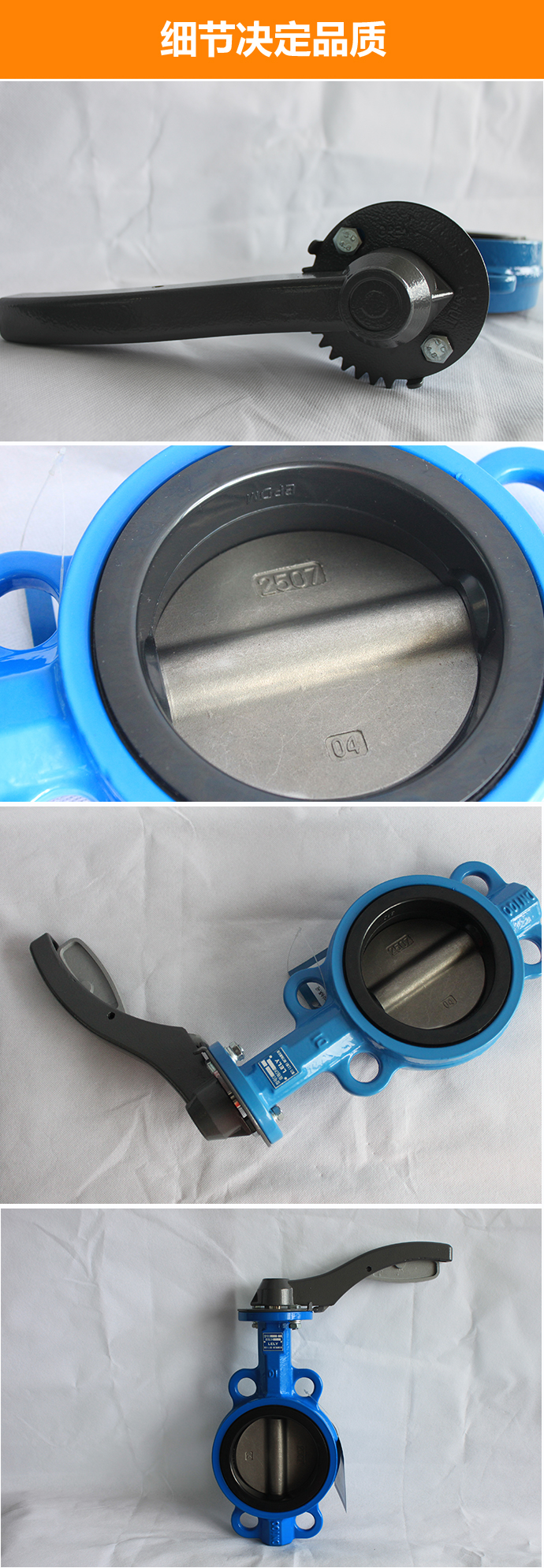

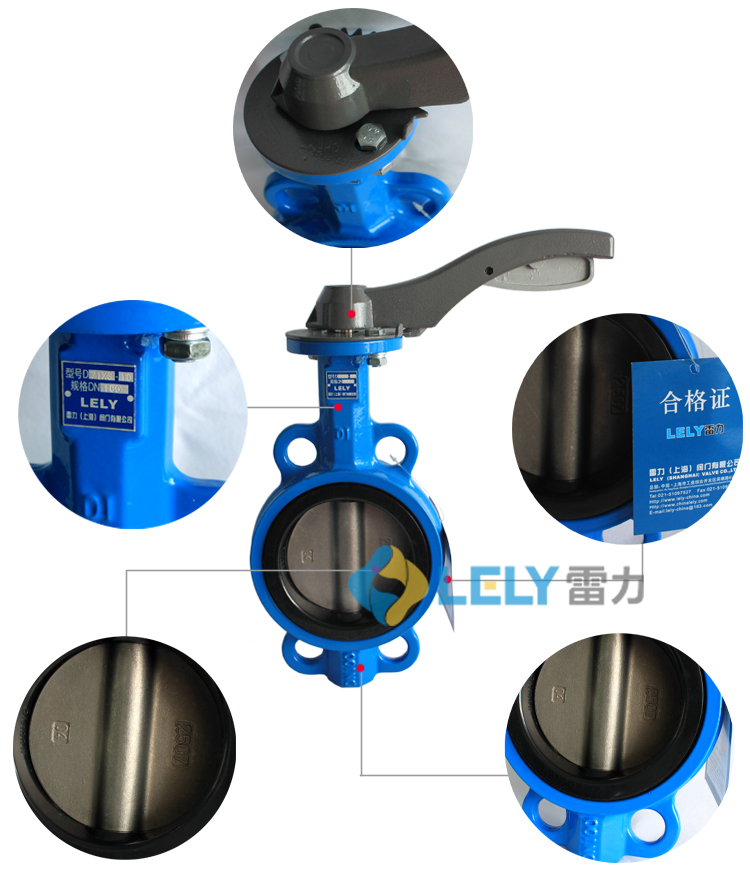

对夹蝶阀细节展示

执行标准

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范

适用介质

适用温度	适用介质
三元乙丙≤100℃	氯离子、强酸、强碱、颗粒
天然胶≤80℃	氯离子、强酸、强碱、颗粒

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	1.4529双相钢、2507双相钢
阀座	三元乙丙
阀杆	不锈钢、 2Cr13、304

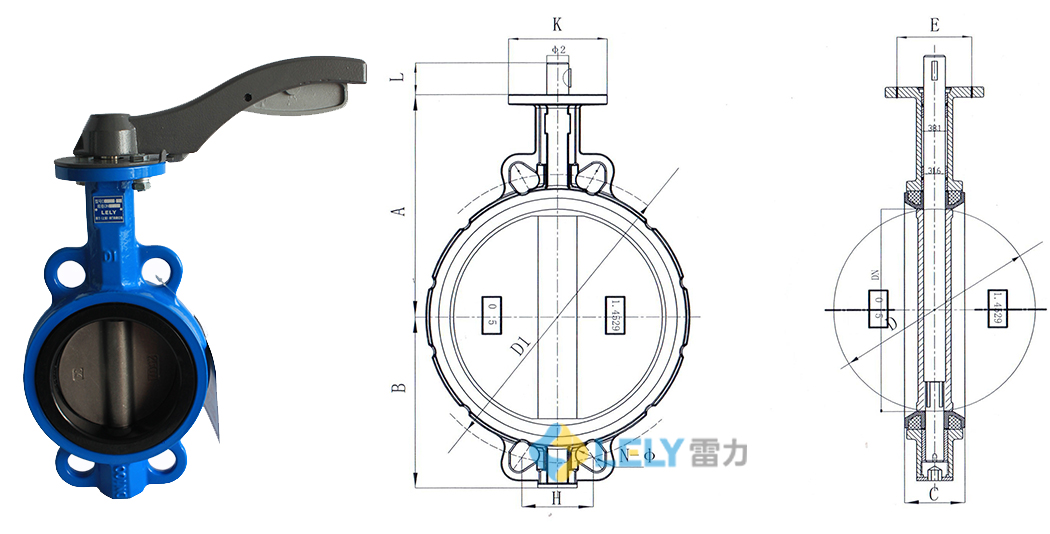

结构简图

外形尺寸

规格		尺寸 (am)											重量(kg)
mm	inch	A	B	C	D	L	H	D1	N-Φ	K	E	Φ 2	重量(kg)
50	2	161	80	42	52.9	32	84.84	120	4-23	77	57.15	12.6	2.5
65	25	175	89	44.7	64.5	32	96.2	1362	4-265	77	57.15	12.6	3.2
80	3	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	12.6	3.6
100	4	200	114	52.1	10.4	32	70.8	185	4-245	92	69.85	15.77	4.9
125	5	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	18.92	7
150	6	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	18.92	7.8
200	8	260	175	60.6	202.5	45	112.89	295	4-25	115	88.9	22.1	13.2
200	8	260	175	60.6	202.5	45	76.35	295	4-23	115	88.9	22.1	13.2
250	10	292	203	65.6	250.5	45	92.4	357	4-29	115	88.9	28.45	19.2
300	12	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	31.6	32.5
350	14	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	31.6	41.3
400	16	400	309	86.5	389.6	512	100.47	515	4-26	197	158.75	33.15	61
400	16	400	309	86.5	389.6	72	102.42	525	4-30	197	158.75	33.15	61
450	18	422	328	105.6	440.51	512	88.39	565	4-26	197	158.75	38	79
450	18	422	328	105.6	440.51	72	91.51	585	4-30	197	158.75	38	79
500	20	480	361	131.8	491.5	642	96.99	620	4-26	197	158.75	41.15	128
500	20	480	361	131.8	491.5	82	101.68	650	4-33	197	158.75	41.15	128
600	24	562	459	152	592.5	702	113.42	725	4-30	276	215.9	50.65	188
600	24	562	459	152	592.5	82	120.46	770	4-36	276	215.9	50.65	188
700	28	624	520	163	695	6682	109.65	840	4-30	300	254	55 6335	284
700	28	624	520	163	695	6682	109.65	840	4-36	300	254	55 6335	284
800	32	672	591	188	794.7	66 82	124	950	4-33	300	254	55 63.35	368
800	32	672	591	188	794.7	66 82	124	950	4-39	300	254	55 63.35	368
900	36	720	656	203	864.7	118	117.57	1050	24-33	300	254	75	713
1000	40	800	721	216	965	142	129.89	1160	24-36	300	254	85	864
