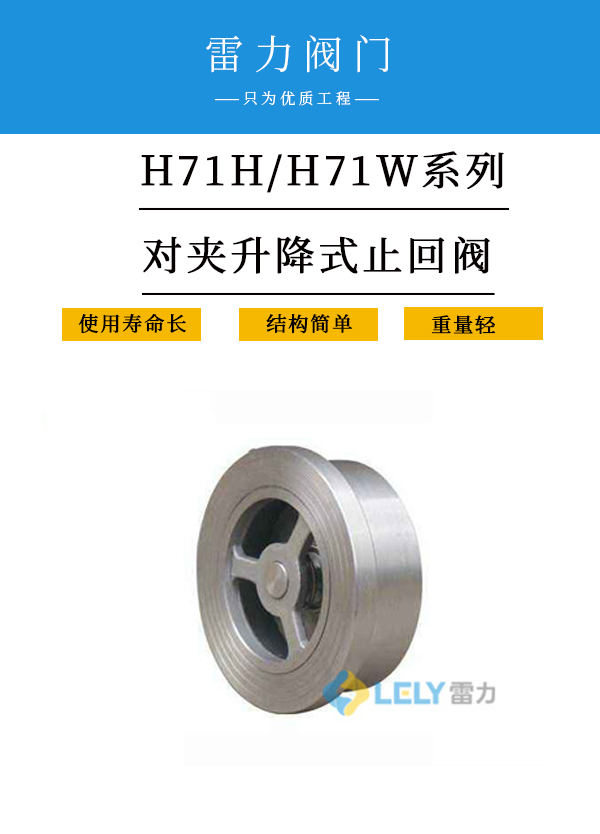

对夹升降式止回阀H71H/H71W型

产品分类: 湿电除尘阀门系列
对夹升降式止回阀H71H/H71W型 ,是我们雷力生产对夹止回阀系列之一。H71H/H71W止回阀是一种具有结构简单,外形美观,重量轻,安装方便等优点。该阀主要适用于湿电系统中循环...

订购热线:0512-50339210
      对夹不锈钢止回阀H71H/H71W型,是我们雷力生产对夹止回阀系列之一。H71H/H71W止回阀是一种具有结构简单,外形美观,重量轻,安装方便等优点。该阀主要适用于湿电系统中循环水和排水,而且对有安装空间限制的场所 合适。
      止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流,防止泵及驱动电动机反转,以及容器介质的泄放等。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构形式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。


                                                      产品名称:对夹升降式止回阀
                                                       品牌:雷力
                                                       连接形式:对夹式
                                                       公称通径:DN15~DN250
                                                       公称压力:PN16/PN10/PN25/PN40/150LB/300LB
                                                       试验压力:壳体试验:公称压力×1.5倍

    密封试验:公称压力×1.1倍

    低压密封试验:0.2MPa
                                                       外表喷涂:铸钢材质环氧树脂涂层,不锈钢本体
                                                       适用温度:硬密封≤350℃,软密封≤120℃
                                                       适用介质:水、蒸汽、食品、醋酸、硝酸等腐蚀性介质、强氧化性介质


    雷 力提供一站式流体控制解决方案
    致力于工业自动化

    3大问题一次性解决





    为 什 么 选 择 雷 力?

    因为我们在各方面轻松解决



    结 构 特 点:

          1、 对夹式升降止回阀结构长度短,体积小、重量轻。为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料,降低工程造价。

      2、 本阀为整体结构,简单紧凑,可水平或垂直安装。

      3、 阀瓣行程短,阀门关闭时冲击力小,且有弹簧辅助关闭,关闭速度很快。

      4、 流体阻力较大,水锤压力很小,使用寿命长,可靠性高。

    主要零件材料


    零件名称 可选材料
    阀体 不锈钢(CF8/CF8M/CF3M)、铸钢(WCB)
    压圈 不锈钢(CF8/CF8M/CF3M)、铸钢(WCB)
    阀瓣 CF8(P)、CF8M(R)CF3M(RL)、铸钢(C)
    阀座 不锈钢本体(W)乙丙橡胶(EPDM) 、丁腈橡胶(NBR)
    弹簧 不锈钢304SS、不锈钢316SS、不锈钢316L、不锈钢416SS

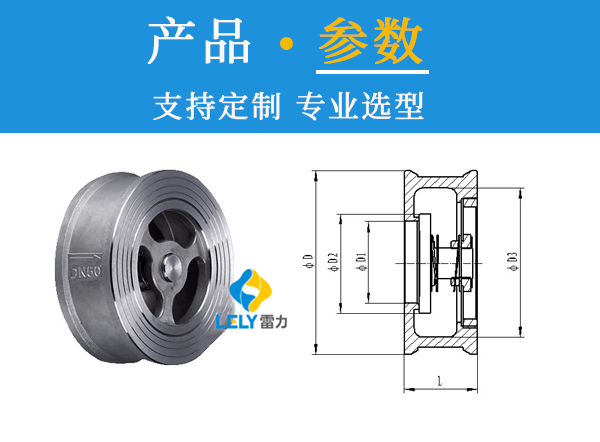

    外形尺寸


    规格 英寸 ΦD ΦD1 ΦD2 ΦD3 L
    mm in PN10/16 PN25/40 150LB 300LB
    DN15 1/2" 52 52 46 52 15 24 31 16
    DN20 3/4" 62 62 56 65 19 30 40 19
    DN25 1" 72 72 65 72 24 36 47 22
    DN32 1 3/4" 83 83 74 81 31 46 56 28
    DN40 1.5" 93 93 84 94 39 55 66 31.5
    DN50 2" 109 109 103 110 48 65 78 40
    DN65 2.5" 129 129 122 128 63 80 95 46
    DN80 3" 144 144 135 148 76 96 110 50
    DN100 4" 164 168 173 179 95 115 135 60
    DN125 5" 194 196 195 214 110 125 132 90
    DN150 6" 220 224 220 249 127 150 163 106
    DN200 8" 275 284/291 277 305 165 200 212 140
    DN250 10" 332 341/353 337 359 210 250 275 160

    注意事项

       H71H/H71W型对夹升降式止回阀安装注意事项:介质流动方向应与阀体上方向指示箭头一致



    订货须知

       1、阀门的工作条件有下列情况之一时,用户应在订货前提出:

       (1)、环境温度、温度、海拔与上列条件不符;

       (2)、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染;

       (3)、受霉菌或微生物侵害;

       (4)、装设在有火灾或爆炸危险的场所;

       (5)、遭受剧烈的振动、冲击或颠簸;

       (6)、其他的非正常使用条件。

       2、订货时应说明您的安装,操作使用要求,以便选择恰当的电动装置,配置需要的机构及辅助设备。

    执行标准


           法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
           结构长度:GB/T12221-1989
            压力试验:GB/T13927-1992;JB/T9092-1999主要性能规范
