【雷力百科】高温球阀相关资料
当前位置:雷力阀门 > 雷力百科 >

【雷力百科】高温球阀相关资料

文章出处:雷力阀门 浏览次数:  次 发表时间:2016-06-22 11:11 【

雷力小编今天为您介绍:雷力—高温球阀相关资料。高温球阀为金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有手动,蜗轮杆传动,气动等。高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。

采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明池正流状态(介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。

当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。

因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。

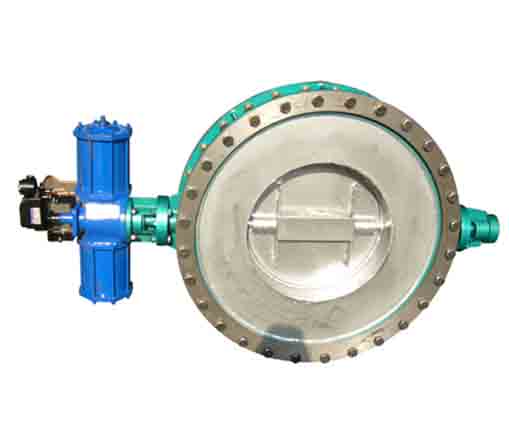

我司生产的工业炉阀门 高温烟阀有以下特点:高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座,均采用OCr25Ni20(2520),轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能,结构上设有空气吹扫孔,使阀门在高温条件下有利于正常运行,减少积灰,使阀板不出现卡死现象、从而保证阀板开启灵活。

高温蝶阀(高温烟道挡板)根据用户的需要,高温蝶阀(烟道挡板)亦可设计制造成方形,上园下方形,以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构(当直径φ≤900mm时配手轮机构),装有指针和0~90指示牌,以指示阀板开启程度。
